QSL手輪螺桿啟閉機產品簡介

QSL手輪螺桿啟閉機屬于四川啟閉機廠家生產的一種產品，采用螺旋絲桿傳動，其結構緊湊合理，啟閉重力大，主要適用于各類污水、排水工程和水利工程中閘門、堰門等設備啟閉的配套產品。產品具有結構簡單，使用維護方便，常用于小啟閉力的閘門、堰門啟閉配套設備。螺桿包括有電機、機架、防護罩等部件，主要是采用了三級減速的方式，是用螺旋傳動的，輸出的轉矩也比較大。使用閘門啟閉機不用再擔心會出現土建不平整的情況，能夠減少啟閉機的噪音和振動出現。螺桿啟閉機能夠長時間工作，它的防護等級達到了一定的層次，采用了十進制計數器的，它能夠控制形成的誤差，螺桿啟閉機能夠通過蝸桿來觸動微動開關，其電器保護效果是很好的。螺桿啟閉機操作維護起來是很方便的，在現場操作的時候不需要有專業的操作技能知識，操作員只要知道簡單的操作方法就可以了。螺桿啟閉機工作原理的螺桿是受壓受拉桿件,需要下壓力迫使閘門下降時應計算壓桿的穩定性，螺桿啟閉機結構簡單，堅固耐用，造價低廉，適用于小型平面閘門和弧形閘門，其啟閉力一般在200kN以下。500kN、750kN大容量的螺桿啟閉機也已生產,用于潛水孔平面閘門和弧形閘門的操作。

成都川水四方水利設備有限公司—專業四川啟閉機廠家整理。

QSL手輪螺桿啟閉機主要特點

1，安全性能高，具有扭矩保護和行程限位雙重防護措施

2，操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式

3，有開度指示，精確可靠，有開閉燈光信號指示

4，可先用普通型、戶外型、防爆型等多種形式，可適應各種不同環境的需要

QSL手輪螺桿啟閉機主要分類
1，QSL手輪螺桿啟閉機按操作動力可分為人力螺桿啟閉機、電力螺桿啟閉機、液力螺桿啟閉機。
2，QSL手輪螺桿啟閉機按動力傳送方法可分為機械傳動和液壓傳動。機械傳動又分為皮帶傳動、鏈條傳動、齒輪傳動和組合傳動，液壓傳動可分為油壓傳動和水力傳動。
3，QSL手輪螺桿啟閉機按啟閉機的裝置狀況可分為固定式螺桿啟閉機和移動式螺桿啟閉機。
4，QSL手輪螺桿啟閉機按啟閉機閘口銜接方法可分為柔性、剛性和半剛性銜接。
5，QSL手輪螺桿啟閉機按啟閉機閘口的特征種類分為平面閘口螺桿啟閉機、弧形閘門螺桿啟閉機和人字閘口螺桿啟閉機等。

QSL手輪螺桿啟閉機安裝方法
1，QSL手輪螺桿啟閉機安裝前必須保證底座基礎平面水平，手動啟閉機的底座必須與基礎平面接觸超過90%的面積，螺桿軸線須垂直閘臺上所衡量的水平面，應避免螺桿傾斜，造成局部受力碎塊機件。
2，將QSL手輪螺桿啟閉機置于安裝位置，把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤，螺桿的下方與閘門連接。
3，QSL手輪螺桿啟閉機的安裝基礎必須穩固安全，機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調操作和試運操作。

成都川水四方水利設備有限公司—專業四川啟閉機廠家整理。

QSL手輪螺桿啟閉機安裝注意事項概述

1，保證底座基礎平面達到水平的前提下方可安裝QSL手輪螺桿啟閉機，啟閉機的底座必須與基礎平面接觸超過90%的面積，螺桿軸線須垂直閘門臺上所衡量的水平面，應避免螺桿傾斜，造成局部受力碎塊機件。
2，安裝啟閉機的基礎必須穩固安全，機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

3，將螺桿啟閉機置于安裝位置，把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。

4，產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

5，在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

6，螺桿啟閉機安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

使用QSL手輪螺桿啟閉機閘門注意事項

1，QSL手輪螺桿啟閉機閘門在使用中應注意閘板的上、下的限位開關位置，不能超限，避免損壞閘門或者啟閉機。

2，QSL手輪螺桿啟閉機閘門在起閉過程中如有異常情況應立即停止操作，并及時檢查和解決問題。

3，QSL手輪螺桿啟閉機閘門在關閉時距閘底10公分處，先暫停一會，讓激流沖凈底門槽內雜物，再將閘門關閉，那樣可以避免閘門關不嚴。

4，QSL手輪螺桿啟閉機閘門安裝必須保持基礎布置平面水平180o，啟閉機底座與基礎布置平面的接觸面積要達到90%以上，螺桿軸線要垂直閘臺上衡量的水平面，必須與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞啟閉機。

5，安裝QSL手輪螺桿啟閉機要根據閘門起吊中心線，縱橫向中心線偏差不能超過正負3mm，高程偏差不超過正負5mm。

6，將一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方露出后，再套上限位盤，螺桿的下方與閘門吊耳連接。

7，QSL手輪螺桿啟閉機的基礎建筑物安裝必須穩固安全，機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。

8，QSL手輪螺桿啟閉機電氣設備的安裝，符合圖紙及說明書的規定，全部電氣設備均可靠的接地。

9，QSL手輪螺桿啟閉機和閘門安裝完畢后，應對啟閉機和閘門進行清理，補修已損壞的保護油漆，灌注潤滑脂。

成都川水四方水利設備有限公司—專業四川啟閉機廠家整理。

http://www.cdzmqbjcj.com

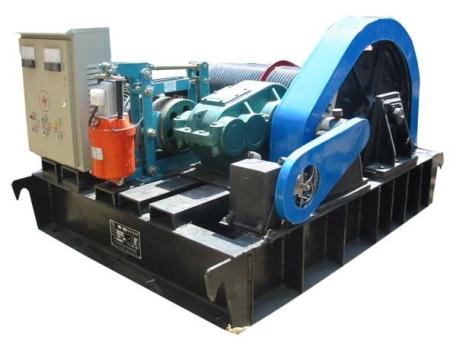

卷揚啟閉機工作原理概述

卷揚啟閉機是由起升機構、機架及電氣控制系統組成。起升機構主要由滑輪組、卷筒組、驅動裝置（包括形式齒輪副、減速器、制動器、電動機等）及安全裝置等部件組成，啟閉機通過位于滑輪組動滑輪上的吊具與閘門相連，來帶動閘門升降啟閉。產品工作原理是由電動機通過帶動制動輪聯軸器和減速器驅動開式齒輪副和卷筒轉動，卷筒上鋼絲繩又通過滑輪和平衡滑輪實現吊具的升降。卷揚啟閉機一般不宜彩單聯滑輪組，因為單聯滑輪組在提起或下放閘門的過程中，會使閘門產生水平位移，從而引起閘門晃動。雙聯滑輪組在工作時無此現象發生，另外滑輪組的倍率宜采用偶數，可避免因鋼絲繩的張圖使動滑輪組產生扭轉，而且平衡滑輪布置在定滑輪上，可用來操縱荷載限制器。

成都川水四方水利設備有限公司—專業成都卷揚啟閉機廠家整理。

卷揚啟閉機儀表式高度指示器安裝要求
1，指示精度不低于1%。
2，應具有可調節定值極限位置、自動切斷主回路及報警功能。
3，高度檢測元件應具有防潮、抗干擾功能。
4，具有糾正指示及調零功能。

卷揚啟閉機主要特點

1，卷揚啟閉機具有承載能力更大和遠距離傳遞動力的特點。

2，卷揚啟閉機具有緩沖性能好，傳動平穩，調速和換向方便的特點。

3，和電氣控制相結合，便于實現自動化。
4，卷揚啟閉機具有標準化，設計簡單，制造周期短的特點。

5，卷揚啟閉機具有自行潤滑，經久耐用的特點。

6，卷揚啟閉機具有防止過載，工作安全可靠的特點。

排除卷揚啟閉機故障方法

卷揚啟閉機在發現輪齒折斷、點蝕、咬合、磨損或塑性變形時，可進行齒廓修形和齒向修形，必要時需要更換新配件，如果鋼絲繩一端有銹斑或斷絲，且斷絲數不超過規定值時，可調頭再一次使用，必要時應必須更換新繩，如果卷揚啟閉機制動器的制動輪有裂紋、砂眼或主彈簧長度不夠應進行整修或更換，如果出現傳動軸的彎曲度超過規定值時，可允許在不加溫的情況下校正，若軸瓦磨損過大，應立即更換新配件。

卷揚啟閉機主要產品

卷揚啟閉機主要產品有：卷揚啟閉機按移動架狀況分為臺車移動卷揚啟閉機和門形移動卷揚啟閉機（亦稱門式啟閉機、門式起重機）。臺車移動卷揚啟閉機主提升機構設置在底部裝行走車輪的平面構架式臺車上，門形移動卷揚機的主提升機構設置在裝有行走車輪的門形構架上，臺車移動卷揚啟閉機通常行走在閘門門槽頂部平面或平面以上的混凝土排架上，門式移動卷揚啟閉機僅行走在閘門門槽頂部平面上，門式卷揚啟閉機門架腿上有時也設回轉式懸臂吊鉤以便起吊其他設備，從而構成多用途門形移動式的產品。按吊具移動的方向分為單向移動卷揚啟閉機和雙向移動卷揚啟閉機，單向移動卷揚啟閉機的吊具僅沿壩面線左右移動，雙向移動卷揚啟閉機不僅沿壩軸線方向左右移動，而且也能上、下方向移動。單向移動卷揚啟閉機的主提升機構直接緊固在臺車或門形構架的上平面上。雙向移動卷揚啟閉機的主提升機構設置在臺車或門形構架上平面的車上，車沿軌道行走的方向與臺車或門形構架的移動方向成垂直，通常也稱雙向移動啟閉機的臺車或門形構架為大車架。

成都川水四方水利設備有限公司—專業成都卷揚啟閉機廠家整理。
