一、產品特點：

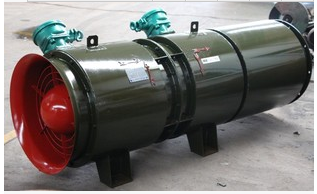

FBD系列礦用隔爆型壓入式對旋軸流局部通風機（以下簡稱通風機），主要用于具有甲烷氣體爆炸性危險的煤礦井下，供煤礦采掘工作面中、長距離通風。
該機具有性能安全可靠、維護成本低、使用壽命長、葉片葉型設計先進、噪音低、效率高、能耗低運轉性能穩定等特點。該機的氣動性能滿足礦井掘進面局部定量通風的要求，在接上風筒后與管網系統配合損失小，送風距離長。嚴格按照GB3836.1、GB3836.2、MT222-2007等標準生產，檢驗合格。
該機可以根據掘進工作面長度和巷道不同的通風要求，既可整機使用，又可分級使用。
二、型號的組成及代表的意義：
型號表示方法：
三、外形結構：
通風機構造如圖1。
1—聚風器 2—進風消聲器 3—一級主機 4—二級主機 5—擴散消聲器
四、技術特征：
為適應巷道的不同通風要求，該系列通風機的機號范圍為：№5—№10共6個機號，11種規格
五、結構特征與工作原理：
1、該系列通風機系軸流式局部通風機和外包復式消聲器的組合體，其結構如圖1所示，由進風消聲筒、一級主機、二級主機、擴散消聲筒等四部分組成；
2、通風機每級均有額定功率相同的電動機驅動，葉輪直接裝在電動機的軸伸上，相鄰級間的葉輪旋轉方向相反。氣流進入第一級葉輪獲得能量后，經第二級葉輪加速后將其排出。后級葉輪兼備著普通軸流式通風機中靜葉的功能，在獲得整直圓周方向速度分量的同時，增加氣流的能量，從而達到比普通軸流式通風機更高的風壓和效率。
3、殼體及結構件采用優質鋼板焊接而成，內筒采用多孔板，內外筒之間充填吸聲材料超細玻璃棉。
4、集流器呈圓弧形收斂，與進風消聲器的外殼焊成一體，集流器得到有效地保護，可防止在搬運或使用過程中集流器容易被異物撞擊變形而損壞。其余各部通過法蘭用螺栓連接。為保證氣密性，筒體各法蘭之間設有橡膠墊圈。
5、電動機安裝結構形式為IMB5，通過凸緣安裝，凸緣與芯筒體用螺栓連接，電動機通過葉輪所輸送的氣體進行冷卻。
6、配套電機功率在30KW以上的通風機設有不停機注油裝置，可在運行中對電動機軸承加注潤滑油。
7、配套電機的額定電壓可根據用戶需要制成380/660V或660/1140V。配套電機的接法參考本說明書圖1。
8、配套電機的接線盒位于通風機機殼的頂部。
9、通風機可以反轉反風，反風率可達60%以上。
10、通風機按水平安裝設計，其使用壽命不少于5年，且第一次大修前的安全運轉時間按不少于2500h設計。
六、訂貨須知:
訂貨時必須指出：產品的名稱、型號、規格、電機功率；額定電壓；訂購數量。另外：用戶提供礦井所需的風壓、風量、送風距離及用途，我公司可協助選型。
