大容量運輸三軸式測量系統

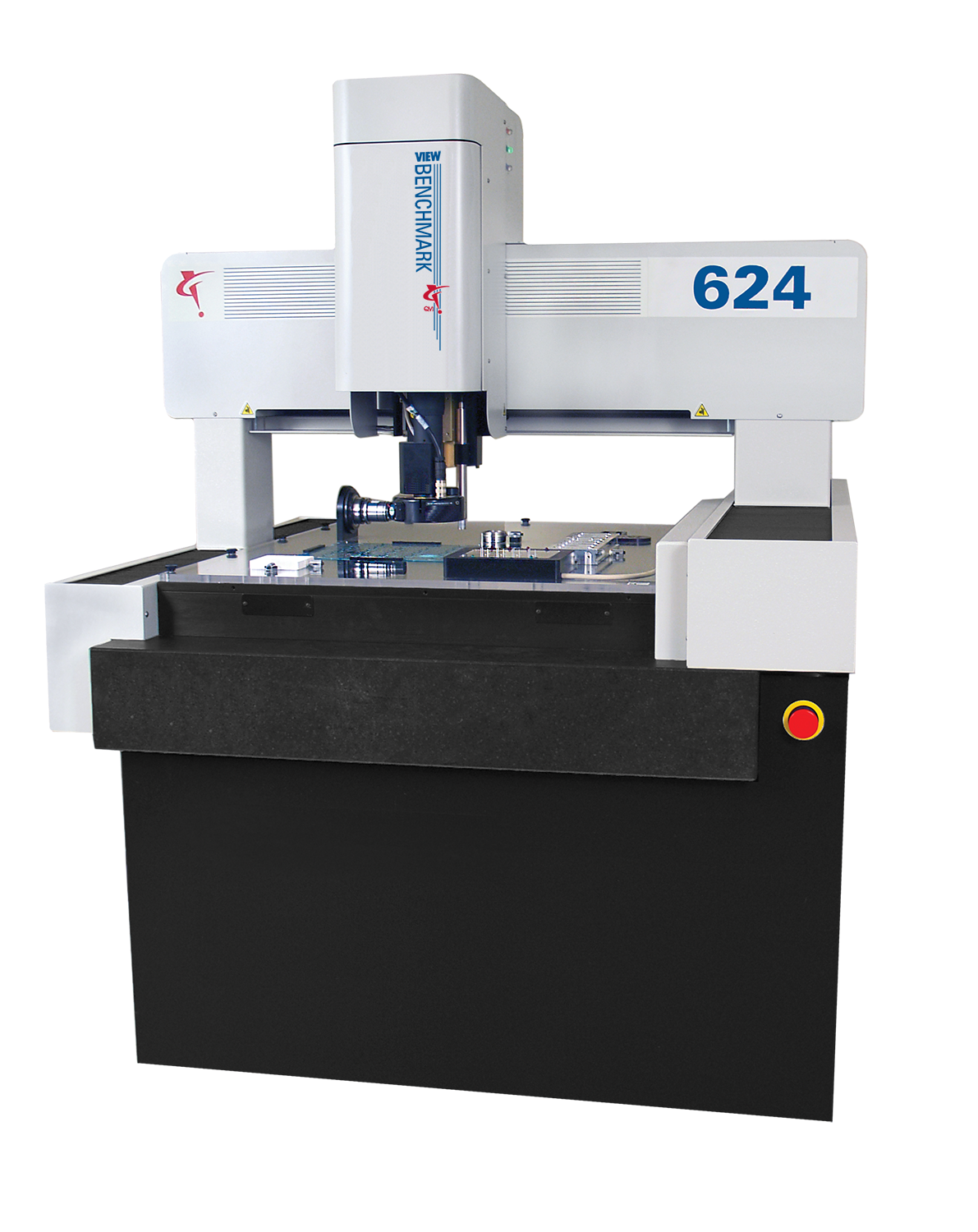

VIEW Benchmark 624 是 QVI旗下一款大容量式全自動三軸尺寸測量系統.®

VIEW Benchmark 624 的移動橋式結構和光學可使被測組件始終保持靜止?fàn)顟B(tài)

X,Y,Z行程 (mm)：624 x 624 x 150，0.5 μm  選項：624 x 624 x 200

X,Y,Z 光柵尺分辨率：0.5 μm，選項： 0.1μm

工作臺驅動系統：直流伺服馬達XYZ,單一Y軸驅動和Y軸光柵尺

雙Y-軸驅動及Y軸光柵尺

最大速度：X,Y - 200mm/秒;   Z - 100 mm/秒

最大承載量：50 kg 均勻分布在玻璃平臺上

100 kg l均勻分布在坐標軸上

光學系統：雙重放大視場可交換式前置鏡頭，VIEW2.5X標配鏡頭

單一倍率，工作安裝背光和視場交換式前鏡產學研，標配為VIEW 1X變焦管

和2.5X鏡頭

計量軟件:

可選項: Elements

可選項Measure-X

可選項軟件模塊:

區域多點自動聚焦

連續捕獲圖像 (CIC)

先進的圖像濾光和圖像拼接，自定義

UI操作軟件

MeasureFit  Plus

SmartPro?le

3D GD&T 評估軟件

VMS 離線編程軟件

數字輸入/輸出Digital I/O

Benchmark的應用范圍包括：

半導體/電子

BGA, μBGA, CSP, 倒裝芯片, MCM, bump-on-die

引線框，引線接合，柔性線路板，連接器

SMT元件貼裝

錫膏/環氧數脂膠點

芯片載體和托盒

噴墨打印機墨盒

光纖組件和MEMs

數據存儲

懸置件

滑塊和懸臂組(HGA)

磁盤介質基板

精密注塑和機加工件

模具和刀具

醫療設備

燃料噴射部件

手表組件
