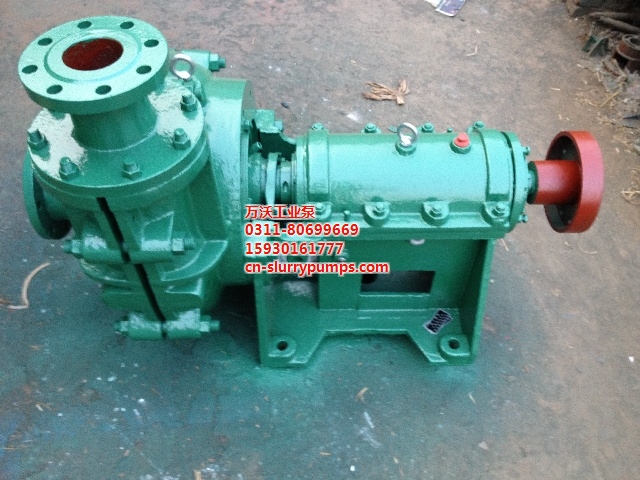

300ZJ-I-A56渣漿泵結構 浮選機入料泵廠家

泵的型式、結構特征與型號
ZJ系列渣漿泵的型式分兩大類，一類是ZJ型，為臥式軸向吸入單級單吸離心式渣漿泵；另一類是ZJL型，為立式軸向吸入單級單吸離心式渣漿泵。
1.ZJ型渣漿泵的結構特征與型號
(1)ZJ型渣漿泵的結構特征
    ① 泵頭部分
ZJ型渣漿泵的泵頭部分包括泵殼、葉輪和軸封裝置。泵頭與托架用螺栓聯結。根據需要，泵的出水口位置可按45°間隔旋轉八個不同的角度安裝使用。
ZJ型渣漿泵的泵殼為雙層殼體結構。外層為金屬泵殼（前泵殼、后泵殼），其材料通常為HT200或QT500-7；內層殼體可用高鉻合金鑄鐵制做（包括渦殼、前護板、后護板），或用橡膠制作（包括前渦殼、后渦殼）。
葉輪由前蓋板、后蓋板、葉片、背葉片構成。葉片為扭曲葉片，通常有3-6枚。背葉片分布在前蓋板和后蓋板的外側，通常為8枚。葉輪的材質為高鉻合金鑄鐵，葉輪與軸為
螺紋聯結。

300ZJ-I-A56渣漿泵結構 浮選機入料泵廠家

ZJ渣漿泵型號意義
型號說明：
200ZJ-I-A70
200—泵出口直徑（MM)
ZJ — 渣漿泵
I(II)—為一級泵或單級泵（II)為二級泵）
70-葉輪直徑（cm）

300ZJ-I-A56渣漿泵結構 浮選機入料泵廠家

 400ZJ-I-F110    350ZJ-I-F100    350ZJ-I-C100   350ZJ-I-A85    350ZJ-I-A80

300ZJ-I-A110    300ZJ-I-A100    300ZJ-I-A95    300ZJ-I-A90    300ZJ-I-C90

300ZJ-I-A85     300ZJ-I-A70     300ZJ-I-A65    300ZJ-I-A56    250ZJ-I-A103

250ZJ-I-A96     250ZJ-I-A90     250ZJ-I-A85    250ZJ-I-A83    250ZJ-I-A80

250ZJ-I-A78     250ZJ-I-A75     250ZJ-I-A73    250ZJ-I-A70    250ZJ-I-A68

250ZJ-I-A65     250ZJ-I-A63     250ZJ-I-A60    200ZJ-I-A85    200ZJ-I-A75

200ZJ-I-A73     200ZJ-I-A70     200ZJ-I-A68    200ZJ-I-A65    200ZJ-I-A63

200ZJ-I-A60     200ZJ-I-A58     150ZJ-I-A70    150ZJ-I-A65    150ZJ-I-A63

150ZJ-I-A60     150ZJ-I-A58     150ZJ-I-A55    150ZJ-I-C58    150ZJ-I-A57

150ZJ-I-A50     150ZJ-I-A48     150ZJ-I-C42    150ZJ-I-A42    100ZJ-I-A50

100ZJ-I-A46     100ZJ-I-A42     100ZJ-I-A39    100ZJG-I-B42   100ZJ-I-B42

100ZJ-I-A36     100ZJ-I-A33     80ZJ-I-A52     80ZJ-I-A42     80ZJ-I-A39

80ZJ-I-A36      80ZJ-I-A33      65ZJ-I-A30     65ZJ-I-A27     50ZJ-I-A50

50ZJ-I-A46      50ZJ-I-A33      40ZJ-I-A19     40ZJ-I-A17

300ZJ-I-A56渣漿泵結構 浮選機入料泵廠家
