【SY型、FSY型、WSY型玻璃鋼液下泵】主要用途：
SY型、FSY型、WSY型玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的最理想設備。
【SY型、FSY型、WSY型玻璃鋼液下泵】結構圖：

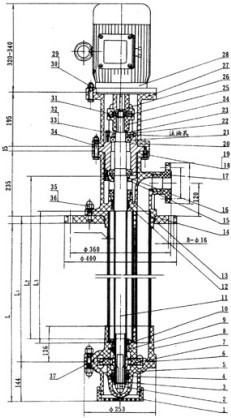

FSY型、WSY型泵號、零件名稱、材料表（A型）:
|
|
|||||||
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
|
1 |
進口蓮蓬頭 |
1 |
玻璃鋼 |
20 |
軸承座 |
1 |
HT20-40 |
|
2 |
葉輪并帽 |
1 |
A3模壓玻璃鋼 |
21 |
7207園錐滾子軸承 |
1 |
軸承鋼 |
|
3 |
下軸套 |
1 |
M106K石墨 |
22 |
上軸承封蓋 |
1 |
HT20-40 |
|
4 |
下軸襯 |
1 |
M205K石墨 |
23 |
定距套 |
1 |
HT20-40 |
|
5 |
下泵殼 |
1 |
玻璃鋼 |
24 |
4號泵聯軸節 |
1 |
玻璃鋼 |
|
6 |
泵殼墊片 |
1 |
氟橡膠 |
25 |
4號彈性塊 |
1 |
橡膠 |
|
7 |
葉輪 |
1 |
玻璃鋼 |
26 |
4號電機聯軸節 |
1 |
玻璃鋼 |
|
8 |
上泵體 |
1 |
玻璃鋼結合部 |
27 |
電動機機座 |
1 |
玻璃鋼 |
|
9 |
上軸襯 |
1 |
M205K石墨 |
28 |
B5型電動機 |
1 |
2.2KW-4KW |
|
10 |
上軸套 |
1 |
M106K石墨 |
29 |
M10×50六角螺栓 |
4 |
A3 |
|
11 |
泵軸 |
1 |
45號鋼外包玻璃鋼 |
30 |
M10六角螺栓 |
8 |
A3 |
|
12 |
密封填料 |
1 |
石棉方繩 |
31 |
M22×1.5圓螺母 |
2 |
45號鋼 |
|
13 |
密封壓蓋 |
1 |
玻璃鋼 |
32 |
M6×25六角螺栓 |
12 |
35號鋼 |
|
14 |
底座（平蓋板） |
1 |
玻璃鋼 |
33 |
A6墊圈 |
12 |
A3 |
|
15 |
軸承下封蓋 |
1 |
HT20-40 |
34 |
M10×70六角螺栓 |
4 |
A3 |
|
16 |
油封 |
1 |
耐油橡膠 |
35 |
M10防腐螺母 |
18 |
A3模壓玻璃鋼 |
|
17 |
7208園錐滾子軸承 |
1 |
軸承鋼 |
36 |
M10防腐墊片 |
18 |
聚四氟乙烯 |
|
18 |
M10×35六角螺栓 |
2 |
A3 |
37 |
M10×90雙頭螺栓 |
6 |
A3 |
|
19 |
A10墊圈 |
18 |
A3 |
|
|
|
|
|

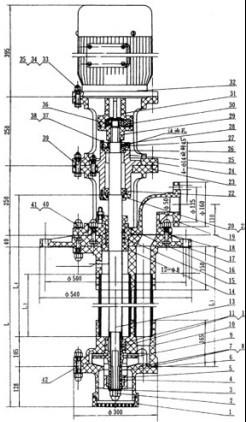

FSY型、WSY型泵號、零件名稱、材料表（B型）:
|
|
||||||
序號 |
名稱 |
數量 |
材料 |
序號 |
名稱 |
數量 |
材料 |
1 |
進口蓮蓬頭 |
1 |
玻璃鋼 |
22 |
7208軸承 |
1 |
軸承鋼 |
2 |
葉輪并帽 |
1 |
A3模壓玻璃鋼 |
23 |
中間座 |
1 |
玻璃鋼 |
3 |
葉輪墊片 |
1 |
聚四氟乙烯 |
24 |
電動機機座 |
1 |
玻璃鋼 |
4 |
下軸套 |
1 |
M106K石墨 |
25 |
軸承座 |
1 |
HT20-40 |
5 |
下軸襯 |
1 |
M205K石墨 |
26 |
7207軸承 |
1 |
軸承鋼 |
6 |
墊圈 |
1 |
聚四氟乙烯 |
27 |
上軸承封蓋 |
1 |
HT20-40 |
7 |
下泵殼 |
|
玻璃鋼 |
28 |
定距套 |
1 |
HT20-40 |
8 |
泵殼墊片 |
1 |
氟橡膠 |
29 |
2號泵聯軸節 |
1 |
玻璃鋼 |
9 |
葉輪 |
1 |
玻璃鋼 |
30 |
2號彈性塊 |
1 |
橡膠 |
10 |
上泵體 |
1 |
玻璃鋼結合部 |
31 |
2號電機聯軸節 |
1 |
玻璃鋼 |
11 |
上軸套 |
1 |
M106K石墨 |
32 |
B5型電動機 |
1 |
4KW~15KW |
12 |
上軸襯 |
1 |
M205K石墨 |
33 |
M12×65六角螺栓 |
10 |
A3 |
13 |
泵軸 |
1 |
45號鋼外包玻璃鋼 |
34 |
M12六角螺栓 |
18 |
A3 |
14 |
密封座 |
1 |
玻璃鋼 |
35 |
A12墊圈 |
34 |
A3 |
15 |
密封填料 |
1 |
12×12石墨 |
36 |
M24×1.5圓螺母 |
2 |
45號鋼 |
16 |
壓蓋 |
1 |
玻璃鋼 |
37 |
M6×25六角螺栓 |
12 |
35號鋼 |
17 |
底座（平蓋板） |
1 |
玻璃鋼 |
38 |
A6墊圈 |
12 |
A3 |
18 |
彎頭墊片 |
1 |
氟橡膠 |
39 |
M12×65六角螺栓 |
6 |
A3 |
19 |
玻璃鋼彎頭 |
1 |
玻璃鋼 |
40 |
M12防腐螺母 |
38 |
A3模壓玻璃鋼 |
20 |
軸承下封蓋 |
1 |
HT20-40 |
41 |
M12防腐墊片 |
38 |
聚四氟乙烯 |
21 |
SG45×65×12油封 |
1 |
耐油橡膠 |
42 |
M12×85雙頭螺栓 |
8 |
A3 |
【SY型、FSY型、WSY型玻璃鋼液下泵】產品簡介：
玻璃鋼（酚醛樹脂）對非氧化性酸（鹽酸、稀硫酸、磷酸等）、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕，最高耐溫度約為１２０～１５０℃，最低溫度為-２０℃。本單位應用此材料生產的SY型立式玻璃鋼液下泵、WSY型泵為立式玻璃鋼液下旋渦泵、FSY型泵為立式玻璃鋼液下離心泵。該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度500mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。

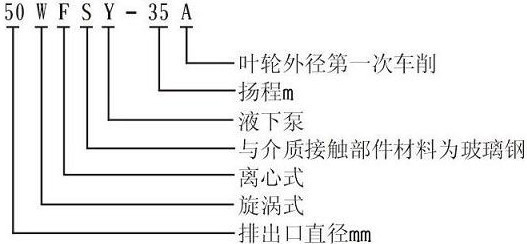

【SY型、FSY型、WSY型玻璃鋼液下泵】型號意義：
【SY型、FSY型、WSY型玻璃鋼液下泵】產品特點：
該泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能絕對可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
