商品詳情

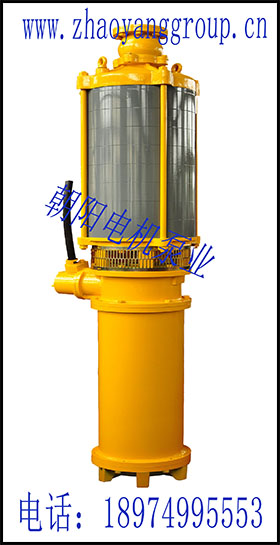

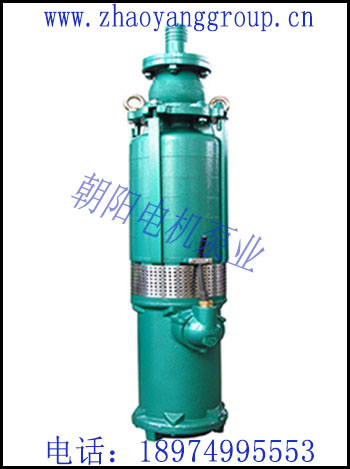

朝陽電機泵業QY型油浸式潛水泵由立式感應電機和不同材質的泵組成，上泵結構、泵和電機同軸直聯。該系列潛水泵參數廣泛，流量可達3m3/h~10000m3/h，揚程范值為3~380米之間。性能優良，制造工藝精湛，其特點：水泵和電機一體，安全可靠，高效優良、安裝簡單、移動較方便，是廣大農村、工礦企業、城建、工程施工、高樓供水和自來水廠等給排水的理想設備，尤其適用于一般的礦山井下排水、城市高樓供水，城鎮自來水公司取水和農村排灌，用戶根據適用條件選用合適的機型以及相應的控制保護柜或手動綜合啟動器等保護裝置。

一、適用場所
QY型全揚程潛水電泵以其優越的適用性能可廣泛地應用于國民經濟的許多領域。

（1）農業排灌；（2）井下提水，水塔送水，城鎮自來水公司取水。（3）雨后排澇，洼地防汛；（4）城市高樓供水；（5)尤其適用于一般工礦企業和城建給排水。

二、適用條件

（1）輸送清水和物理及化學性質類似清水的其他液體；

（2）水溫不超過40℃；

（3）水質PH值在5.5-8.5范圍內；

（4）水泵潛水深度在0.5至3米范圍內，最深不超過5米；

（5）水中含沙量或不溶于水的固體不超過0.1%；

（6）如果水質不符合上述條件，用戶可向本廠特別訂貨，以滿足使用條件。

三、結構原理簡介

QY型潛水電泵由電機、密封、水泵和控制等四部分組成，水泵和電機同軸直聯，結構緊湊。

1、電機部分

電機位于潛水泵的下部，為三相鼠籠型感應立式電機，電機內腔充滿5號機械油，以利電機繞組散熱、冷卻和軸承潤滑。電機為B級絕緣。底蓋、油室進水節和出線盒采用鑄鐵制造，電機所用動力電纜為YZW型或性能相當?shù)钠渌吞?hào)電纜。

電機在結構方面有新創意，改掉傳統的電機內腔下部設置橡膠擴漲件用來調節電機內腔壓力的結構，采用控制電機定子腔注油量，在電機定子內腔上部留有一定空腔用來調節電機內腔壓力的結構，這種新結構比傳統結構更安全可靠，電機接線板也采用本廠專利產品，比傳統的接線板，更安全可靠。

2、密封部分

動密封位于電機軸伸處由進水節和上端蓋組成的油室內，采用雙端面非平衡結構機械密封結構，第一道密封模塊副采用硬質合金，第二道密封模塊采用陶瓷，該機械密封具有耐磨和耐高溫等良好性能，使用壽命長，密封效果好。靜密封位于電泵各零件止口配合處，采用“O”型耐油橡膠密封環。

3、水泵部分

各種不同規格電泵的水泵部分所采用材料均為鑄鐵，若用戶提出耐腐要求，泵部分可采用不銹鋼或鑄鐵件涂敷防腐耐磨材料，但需要在訂貨中注明，水泵部分位于電機上部，有葉輪、導葉和泵體組成，雙級和多級泵每級增加葉輪、中間導葉中間泵體各一個，高揚程泵配有減壓逆止閥，可減少停機時的水錘壓力，避免電泵的損壞和事故。

4、控制部分

控制部分對電泵的電機部件起保護作用，我廠可為用戶提供相應的啟動控制保護柜，30KW以上電機在定子繞組端部裝有過熱保護開關，當電機溫升過高時，開關會自動復位。用戶配置的控制裝置應對電泵過載、過熱、缺相、過壓和欠壓起到保護作用。

注：控制保護柜的啟動方式為自耦降壓?jiǎn)?dòng)，用戶可以選用我廠的配套控制設備，也可以選用其他單位的控制設備，但必須能夠起到有效的保護作用。

四、裝配順序

電機裝配順序：定子--底蓋-- 出線盒部裝（包括接線板裝配）-- 轉子（包括軸承壓裝）--油室-- 甩水器-- 進水節-- 葉輪-- 導葉-- 密封環 -- 葉輪--末級導葉-- 螺母等緊固件-- 出水泵體-- 拉桿-- 逆止閥-- 接管頭-- 護網-- 上油、試氣。

水泵裝配順序：對于單雙級泵在已裝好的電機進水節上裝泵蓋（少數產品無泵蓋）-- 軸套-- 葉輪--（包括調整墊片）-- 出水泵體--接管頭-- 吊環螺釘-- 濾網。

對于雙級和多級泵，每增加一級，增加一個軸套、葉輪、導葉和中間泵體。

湖南潛水泵廠家朝陽電機泵業QY油浸式潛水泵型號參數

產品型號	流量Q	揚程	功率	電壓	轉速n	口徑
	(m3/h)	(m)	（kw)	( V )	(r/min)	(mm)
QY100-3-1.5	100	3	1.5	380/660	2860	100/150
QY65-5-1.5	65	5	1.5	380/660	2860	100
QY40-8-1.5	40	8	1.5	380/660	2860	80
QY25-12-1.5	25	12	1.5	380/660	2860	65
QY15-18-1.5	15	18	1.5	380/660	2860	50
QY10-25-1.5	10	25	1.5	380/660	2860	50
QY8.5-30-1.5	8.5	30	1.5	380/660	2860	40
QY6-40/2-1.5	6	40	1.5	380/660	2860	40
QY3-60/3-1.5	3	60	1.5	380/660	2860	25
QY100-4-2.2	100	4	2.2	380/660	2860	100/150
QY65-7-2.2	65	7	2.2	380/660	2860	100
QY40-11-2.2	40	11	2.2	380/660	2860	80
QY25-17-2.2	25	17	2.2	380/660	2860	65
QY15-26-2.2	15	26	2.2	380/660	2860	50
QY10-35-2.2	10	35	2.2	380/660	2860	50
QY8.5-40-2.2	8.5	40	2.2	380/660	2860	40
QY6-50/2-2.2	6	50	2.2	380/660	2860	40
QY3-80/4-2.2	3	80	2.2	380/660	2860	25
QY160-4-3	160	4	3	380/660	2860	100/150
QY100-6-3	100	6	3	380/660	2860	100/150
QY65-10-3	65	10	3	380/660	2860	100
QY40-16-3	40	16	3	380/660	2860	80
QY25-26-3	25	26	3	380/660	2860	65
QY20-30-3	20	30	3	380/660	2860	65
QY15-36-3	15	36	3	380/660	2860	50
QY10-50/2-3	10	50	3	380/660	2860	40
QY8-60/2-3	8	60	2	380/660	2860	40
QY6-70/3-3	6	70	3	380/660	2860	40
QY250-3.5-4	250	3.5	4	380/660	2860	150/200
QY160-6-4	160	6	4	380/660	2860	150
QY100-9-4	100	9	4	380/660	2860	100/150
QY65-15-4	65	15	4	380/660	2860	100
QY50-17-4	50	17	4	380/660	2860	80
QY40-21-4	40	21	4	380/660	2860	80
QY25-32-4	25	32	4	380/660	2860	65
QY20-40/2-4	20	40	4	380/660	2860	65
QY15-46/2-4	15	46	4	380/660	2860	50
QY10-60/2-4	10	60	4	380/660	2860	50
QY10-72/4-4	10	72	4	380/660	2860	50
QY6-90/4-4	6	90	4	380/660	2860	40
QY350-3.5-5.5	350	3.5	5.5	380/660	2860	200
QY250-5-5.5	250	5	5.5	380/660	2860	150/200
QY160-8-5.5	160	8	5.5	380/660	2860	150
QY100-12-5.5	100	12	5.5	380/660	2860	100
QY65-20-5.5	65	20	5.5	380/660	2860	100
QY50-22-5.5	50	22	5.5	380/660	2860	80
QY40-28-5.5	40	28	5.5	380/660	2860	80
QY25-40-5.5	25	40	5.5	380/660	2860	65
QY18-63/3-5.5	18	63	5.5	380/660	2860	65
QY15-72/3-5.5	15	72	5.5	380/660	2860	50
QY10-83/3-5.5	10	83	5.5	380/660	2860	50
QY400-7.5-13	400	7.5	13	380/660	2860	200
QY250-12-13	250	12	13	380/660	2860	150
QY160-20-13	160	20	13	380/660	2860	150
QY100-30-13	100	30	13	380/660	2860	100
QY65/-48/2-13	65	48	13	380/660	2860	100
QY50-60/3-13	50	60	13	380/660	2860	80
QY40-73/3-13	40	73	13	380/660	2860	80
QY25-105/4-13	25	105	13	380/660	2860	65
QY18-148/7-13	18	148	13	380/660	2860	65
QY15-158/7-13	15	158	13	380/660	2860	50
QY10-192/7-13	10	192	13	380/660	2860	50
QY400-9-15	400	9	15	380/660	2860	200
QY250-13-15	250	13	15	380/660	2860	150/200
QY160-23-15	160	23	15	380/660	2860	150
QY100-36-15	100	36	15	380/660	2860	100
QY80-42-15	80	42	15	380/660	2860	100
QY65-60/3-15	65	60	15	380/660	2860	100
QY50-70/3-15	50	70	15	380/660	2860	80
QY40-85/3-15	40	85	15	380/660	2860	80
QY25-120/4-15	25	120	15	380/660	2860	65
QY18-160/5-15	18	160	15	380/660	2860	65
QY15-180/5-15	15	180	15	380/660	2860	50
QY10-220/8-15	10	220	15	380/660	2860	50
QY400-11-18.5	400	11	18.5	380/660	2860	200
QY200-22-18.5	200	22	18.5	380/660	2860	150
QY160-27-18.5	160	27	18.5	380/660	2860	150
QY100-45/2-18.5	100	45	18.5	380/660	2860	100
QY80-50-18.5	80	50	18.5	380/660	2860	100
QY65-72/4-18.5	65	72	18.5	380/660	2860	100
QY50-80/4-18.5	50	80	18.5	380/660	2860	80
QY65-72/4-18.5	65	72	18.5	380/660	2860	100
QY50-80/4-18.5	50	80	18.5	380/660	2860	80
QY40-100/4-18.5	40	100	18.5	380/660	2860	80
QY25-150/5-18.5	25	150	18.5	380/660	2860	65
QY15-220/6-18.5	15	220	18.5	380/660	2860	50
QY350-13-22	350	13	22	380/660	2860	200
QY200-26-22	200	26	22	380/660	2860	150
QY160-32-22	160	32	22	380/660	2860	150
QY100-52/2-22	100	52	22	380/660	2860	100
QY80-66/2-22	80	66	22	380/660	2860	100
QY65-85/4-22	65	85	22	380/660	2860	100
QY50-96/4-22	50	96	22	380/660	2860	80
QY40-115/4-22	40	115	22	380/660	2860	80
QY25-180/6-22	25	180	22	380/660	2860	65
QY15-260/7-22	15	260	22	380/660	2860	50
QY400-18-30	400	18	30	380/660	2860	200
QY300-25-30	300	25	30	380/660	2860	200
QY250-28-30	250	28	30	380/660	2860	200
QY160-46/2-30	160	46	30	380/660	2860	150
QY100-72/2-30	100	72	30	380/660	2860	100
QY80-90/2-30	80	90	30	380/660	2860	100
QY65-105/5-30	65	105	30	380/660	2860	100
QY40-160/4-30	40	160	30	380/660	2860	80
QY160-55/2-37	160	55	37	380/660	2860	150
QY100-90/3-37	100	90	37	380/660	2860	100
QY80-110/2-37	80	110	37	380/660	2860	100
QY65-131/5-37	65	131	37	380/660	2860	100
QY40-200/5-37	40	200	37	380/660	2860	80
QY400-27-45	400	27	45	380/660	2860	200
QY250-42-45	250	42	45	380/660	2860	150
QY200-55/2-45	200	55	45	380/660	2860	150
QY160-65/2-45	160	65	45	380/660	2860	150
QY100-108/3-45	100	108	45	380/660	2860	100
QY80-135/3-45	80	135	45	380/660	2860	100
QY65-158/6-45	65	158	45	380/660	2860	100
QY40-240/6-45	40	240	45	380/660	2860	80
