安裝說明

•       檢查水泵和電動機應無損壞；

•       水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組 的安裝尺寸；

安裝1.      將水栗放在埋有地腳螺栓的混凝土基礎上，有調整其間的楔型塾塊的方法校正水平，并適當擰緊地腳螺檢，以防走動

2.      在基礎與泵地腳之間灌注混凝土

3.      待混凝土干固后，擰緊地腳螺栓，并重新檢查水泵旳水平度；4. 校正電動機軸與泵軸的同心度。使兩軸成一直線，在兩軸外圓上的同軸度允差為0.1mm,端面間隙沿圓周的不均勻度允差 0.3mm (在聯接進出水管路及試運行后再分別校正一遍，仍應符合上述5.      在檢查電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。

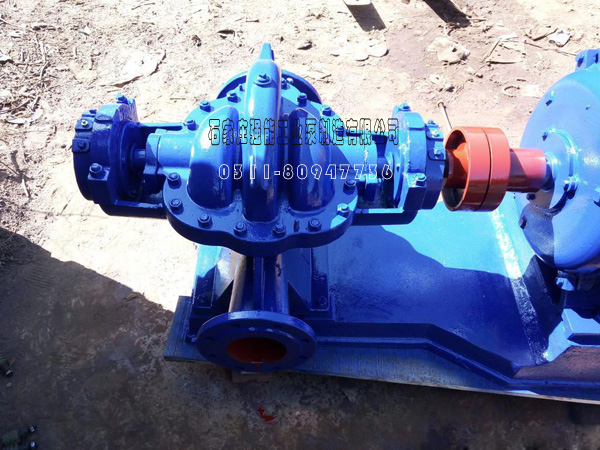

泵圖：
