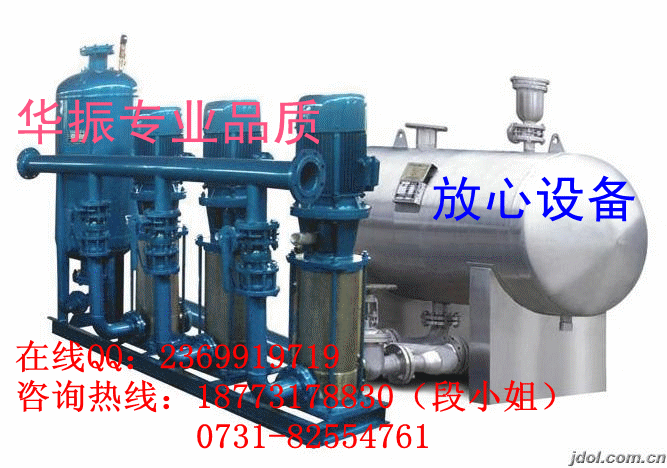

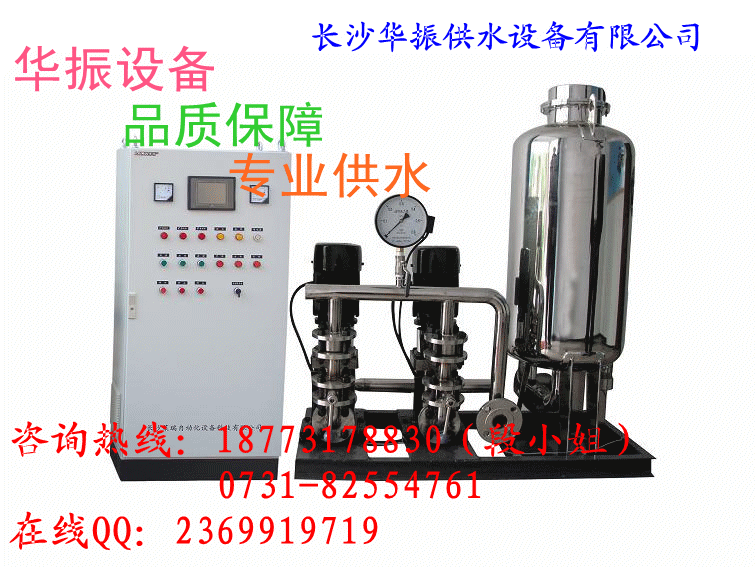

變頻無負壓管網自動增壓給水設備的優勢：

　　1.節省人力、物力：使用水質沒有污染，不需要設備安裝消毒設備，進一步節省贊助。使用非常經濟，因沒有水池(箱)，節省了定期消毒清洗的費用。

　　2.先進的控制系統：使用名牌變頻器，可根據客戶要求加裝人機界面控制，準確、清楚、實時地顯示出水壓力、進水壓力、設定壓力、水泵電流、工作頻率等運行參數和運行狀態，同時可顯示動態畫面和實時圖象。全自動智能化的控制和管理，友好的人機對話，操作簡單，性能可靠。

　　3.贊助省：無需修建蓄水池或水箱，也不需設置大型氣壓罐，節省了一大筆贊助，而且由于能充分利用自來水管網一次供水壓力，加壓泵選型可以減小，設備贊助減少。

　　4.衛生無污染：供水系統從自來水管網至用戶水籠頭為全密封結構，污染物不會進入系統;水體不與空氣直接接觸，過流部件采用食品級不繡鋼制作;無二次污染機會，環保衛生。

　　6.節能效果顯著：設備直接與自來水管網串接，在自來水廠一次供水管網壓力的基礎上疊加所需的壓力，差多少，補多少，能充分利用管網的余壓;用水低峰期，設備甚至不需運行，節能效果顯著，與傳統變頻無負壓管網自動增壓給水設備比，節能達30%-90%。

變頻無負壓管網自動增壓給水設備負壓抑制系統說明：

根據負壓生成條件，采用智能化控制技術，根據管網要求，自動控制設備運行工況，當主管網壓力在設定保護壓力以上運行時，正常供水，當主管網壓力在設定保護壓力以下運行時，降壓供水，自動調整設備運行工況，當主管網壓力進一步降低到限制使用壓力以下時，設備停止運行，使設備在滿足管網制約條件下平滑，穩定地調節水泵出口流量，最大限度滿足用戶要求。

變頻無負壓管網自動增壓給水設備工作原理

新疆無負壓管網疊壓供水設備投入使用，自來水管網的水進入供水罐，罐內空氣從真空消除器排除，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水需求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰時，若自來水管網的水量小于水泵流量時，供水罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入供水罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成供水罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組，供水罐可以儲存并釋放能量，避免了水泵頻繁啟動。

變頻無負壓管網自動增壓給水設備技術條件

1）、電源可靠，應為雙電源或雙回路供電方式。具有電源適應性，設備輸入電壓波動和控制器輸入電壓波動不超過額定電壓±10％時，應能正常工作。
2）、設備應具有自動調節水泵轉速和軟啟動的功能。定壓給水時，設定壓力與實際壓力差不得超過0.01MPa；變壓給水時，給水系統工作壓力應按管道工作特性曲線改變。
3）、設備應具有水池水位“報警”及水泵控制功能，超過最高水位時“報警”，降至最低水位時“報警”及停機，恢復到啟泵水位時，自動啟動。
4）、設備應有觀察設定壓力和實際壓力顯示、水泵供電頻率顯示以及觀察故障顯示的窗口。
5）、設備應有對各類故障進行自檢、報警，對可恢復的故障應能自動或手動消警，恢復正常運行。
6）、設備應有過載、短路、過壓、缺相、欠壓、過熱等的保護功能。
7）、設備的環境要求：（1）溫度：5～40℃。（2）相對濕度：溫度20℃時，不大于90％。（3）海拔高度：不應超過1000m.（4）設備安裝的地點，應無導電或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽。破壞絕緣的氣體或蒸汽。
8）、電控柜的設置要求：（1）柜底應高出地面0.1m.（2）柜頂距屋頂（板頂）的距離不小于1.0m.（3）柜后壁距墻面應有0.8m的通道。
9）、管路系統應在最低處設泄水裝置。
10）、要選用符合行業標準的產品，選擇整機經過鑒定（評估）型式檢驗的產品。

變頻無負壓管網自動增壓給水設備備控制技術基本說明：

　　系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持;如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。

變頻無負壓管網自動增壓給水設備用水量計算及水泵的選型:

　　用水量計算

　　設計流量的大小直接關系到水泵的選型、管網的口徑及給水的安全保證性。目前，一般住宅小區的設計流量主要包括以下幾方面;

　　1、居民生活用水;2公共建筑用水;3、消防用水;4、綠化用水;5、澆灑道路用水;6、未預見水量及管網漏失水量。其中，公共建筑用水可按現行《建筑給水排水設計規范》給水當量計算;澆灑道路和綠地用水量應根據路面、綠化、氣候和土壤等條件確定，草本植物可選 2.0L/(m2·d);木本植物可選1.0L/(m2·d);未預見水量及管網漏損量，可按最高日用水量的10%-15%合并計算。而最難確定的是小區居民生活用水，這主要是住宅小區大小不一，幢數不同。這就決定了住宅小區居民生活用水量的確定，既不同于城市市政給水設計，也不同于建筑物室內給水設計。平時我們進行設計時，通常采用經驗做法;小區生活用水干管按最高日最大時流量公式進行計算，宅前支管和進戶管按當量以設計秒流量公式進行計量。如表1為某設計院設計的某住宅小區的生活用水量計算結果。

變頻無負壓管網自動增壓給水設備產品特點：

　　是由水泵，下水池(或水井)。全自動智能數控供水控制柜組成的。

　　高效節能。對泵組進行出口恒壓變量控制。進一步擴展了水泵的調速范圍。節電最高可達50%，供水壓力恒定。其調節精度可達設定值的上下0.01MP，系統漏溢少，可節水10%，由于采用水泵出口壓力控制。用水量任意變化，故能使供水管網的服務壓力恒定。保證供水質量。

變頻無負壓管網自動增壓給水設備的特色

　　1.流體阻力小，全通徑的球閥基本沒有流阻。

　　2.結構簡單、體積小、重量輕。

　　3.緊密可靠。它有兩個密封面，而且目前球閥的密封面產品原材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

　　4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6.變頻無負壓管網自動增壓給水設備在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7.應用案例廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

變頻無負壓管網自動增壓給水設備概述：

　　是一種理想的節供水設備，是一種能直接與自來水管網連接，對自來水管網不會產生任何副用途的變頻無負壓管網自動增壓給水設備，在市政管網壓力的基礎上直接疊壓供水，節約能源，并且還具有全封閉、無污染、占地量小、設備安裝快捷、運行可靠、維護方便等諸多產品的特色。

1、變頻無負壓管網自動增壓給水設備工作過程

　　1 當Q自>Q用時��

　　此時水箱蓄水，至設計水位則浮球閥關閉(真空壓力表的讀數為正)。在自來水壓力的作用下止回閥關閉，由此便構成了管道泵供水狀態，此時水泵能有效地借用自來水管道原有的壓力。

變頻無負壓管網自動增壓給水設備產品概述

隨著社會經濟技術的發展進步，市政供水系統水質標準逐步提高，供水能力不斷增強。為適應社會發展要求，自動給水設備必然朝著一定的目標發展，這個目標就是高效節能、無水源污染、低噪音、操作方便、運行可靠。

變頻無負壓管網自動增壓給水設備直接以市政管網為水源、形成連續密閉的接力增壓供水方式，徹底避免了傳統2次增壓供水系統造成的水質標準降低和各種水源污染問題，完全保持了市政水源的水質標準充分利用市政水源本身壓力熱能，差多少補多少，切實有效地、最大限度地發揮了變頻調速的節能效果。

變頻無負壓管網自動增壓給水設備操作與使用

　　1、啟動

　　設備安裝完畢后，把動力電源(交流380伏)接入電控柜內，將柜內的斷路器和閘。通過控制面板選擇控制方式，泵房控制系統開始 運轉。

2、 手動、停止、自動狀態選擇

　　用戶可根據自身實際需要來確定水泵的工作控制方式

　　選擇手動

　　把控制柜面板上的轉換開關指向“手動”狀態。通過面板上的按鈕可完成手動控制各水泵在

　　工頻狀態下的啟動與停止。

　　選擇自動

　　把控制面板上的轉換開關指向“自動”狀態。即可實現由電控柜內部的自動控制系統完成的泵房系統自動運行狀態。

　　選擇停止

　　把控制面板上的轉換開關指向“停止”狀態。即可實現泵房系統處于停止待機。

變頻無負壓管網自動增壓給水設備總說明:

　　一、根據1996年8月中華人世共和國建設部[1996]108號文進行開發設計的新型供水設備，同時符合98S205(原98S176)的規定。

　　二、本產品為解決臨時高壓消防給水系統所設的高位消防水箱，其設置高度滿足不了該系統最不利點靜水壓時應設增壓設施的要求，設計編制了為消防專用的供水設備。

　　三、適用于多層和高層建造工程有增壓設施要求的消火栓給水系統及濕式自動噴水滅火系統等各類消防給水、生活給水系統。

　　四、“變頻無負壓管網自動增壓給水設備”由隔膜式氣壓罐、水泵、電控箱、儀表、管道附件等組成。

　　五、遵照《譏層民用建筑設計防火規范》(簡稱《高規》)GB50045-95及《氣壓給水設計規范》、CECS76：95規定的有關技術參數進行設計。

變頻無負壓管網自動增壓給水設備電控裝置

　　統一由電控裝置控制，供水給中間水箱，只需恒流量補水，采用恒轉速控制電路，需要較復雜的控制，使用ABB ACS510水泵風機通用型變頻器控制。

　　　現用為型號200QJ32-91/7，7級電動潛水泵，流量32 m3/h，揚程91米，電機功率13kw，額定電流29.8A。完全能夠滿足用水要求，可以繼續使用。出口管徑DN80.
