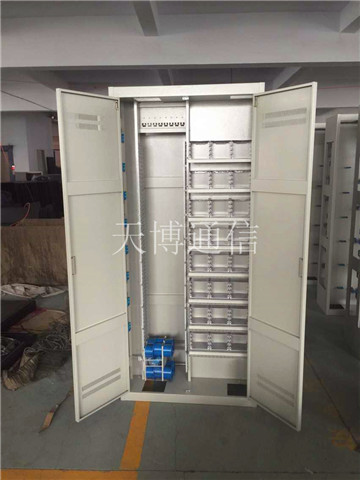

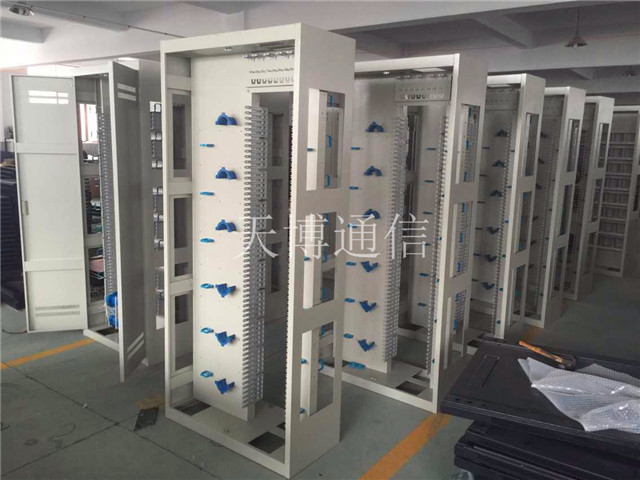

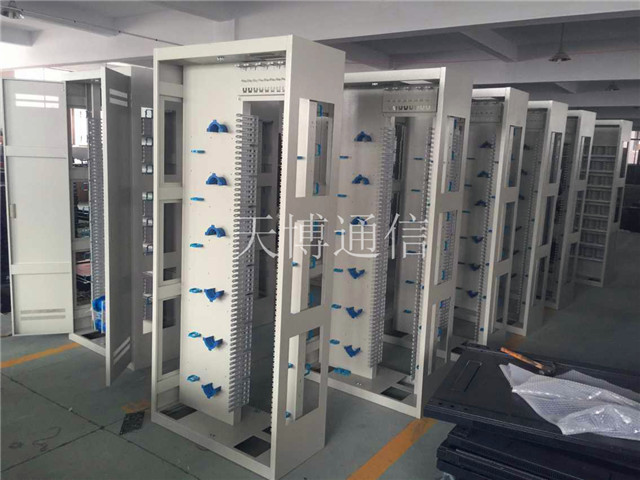

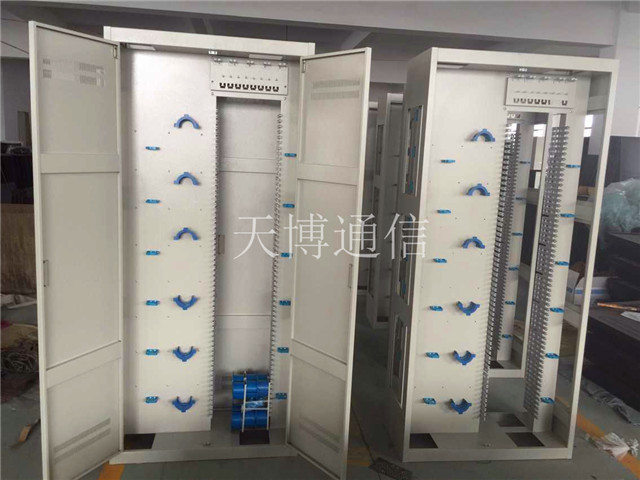

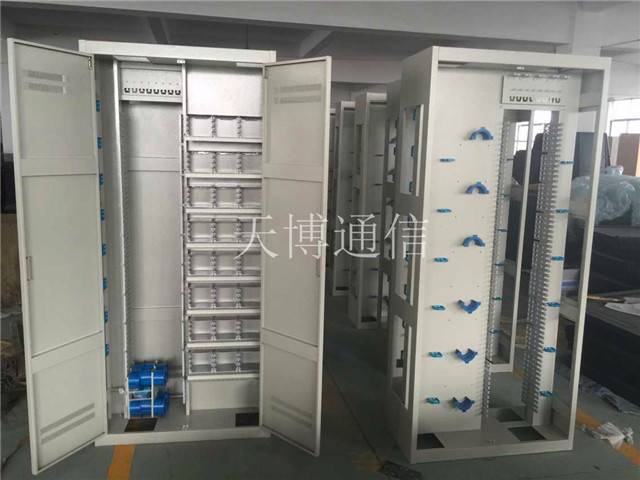

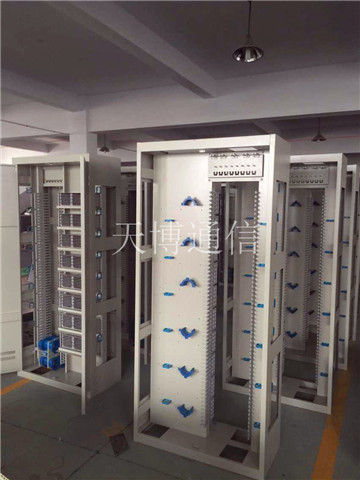

OMDF光纖總配線架產品簡介：

機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。機架布局合理：熔接配線分體，分別用于光纖與尾纖熔接和尾纖與跳纖交接；二者之間配有盤纖軸單元，相比同樣尺寸的光配線架，容量大。

工作條件：

工作溫度：+5℃～+40℃

相對濕度：≤85%(+30℃時)

大氣壓力：70kPa～106kPa

技術要求：

1.標稱工作波長：850nm，1310nm，1550nm。

2.光纖活動連接器插入損耗：≤0.3 dB。

3.光纖活動連接器回波損耗：≥45dB(PC型)。

4.機架高壓防護接地裝置與機架間的耐電壓≥3000V(DC)/1min，不 擊穿、無飛弧。

5.機架高壓防護接地裝置與機架間的絕緣電阻≥1000MΩ/500V(DC)。

6.機械耐久性：整套光纖連接器插拔500次后，無機械損傷，插入損耗變化量≤0.2dB，回波損耗變化量≤5dB。

7.機內塑料件均采用阻燃材料，達FV-0級要求。

8.光纖配線全程曲率半徑控制，保證曲率半徑≥30mm(內控40mm)。

規 格：

2600×900×300 容量：12芯/模塊 72芯(6模塊)/單元 720芯(10單元)/架 84芯/模塊 252芯(3模塊)/單元 720芯+36芯備(3單元)/架

2200×900×300 容量：12芯/模塊 72芯(6模塊)/單元 576芯(8單元)/架 72芯/模塊 216芯(3模塊)/單元
576芯(3單元)/架 576芯 / 架

OMDF光纖配線架專為光纖通信機房設計的光纖配線設備，具有光纜固定和保護功能光纜終接功能、調線功能、光纜纖芯和尾纖保護功能。既可單獨裝配成ODF架，也可與ODF數字配線單元、ODF音頻配線單元同裝在一個機柜/架內。構成綜合的ODF光纖配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

免跳接720芯ODF光纖配線架性能：
◇ 采用完全封閉結構，可防塵、防鼠；
◇ 模塊化設計，可上下進纜，接地固定可靠；
◇ 機架采用優質鋼板，整體靜電噴塑，美觀大方耐用；
◇ 機架頂部、底部均開有進纜孔。光纜固定、開剝裝置可靈活安裝，既可滿足上走纜方式要求，又可滿足下走纜方式要求；
◇ 機架外型美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜;
◇ 合理的繞線走線結構，使走線非常清晰簡潔，路線非常方便；
◇ 單元體門板可翻轉拆卸，以及整個面板正面可以90度搖開，方便光纖的安裝維護；
◇ 安裝好的適配器傾斜角為40度，避免弧光直射入眼，同時可以保證光纖曲率半徑不小于40mm；
◇ 機架具備安全可靠的接地保護裝置。

免跳接720芯ODF光纖配線架技術指標：
◇ 符合TIA/EIA、ANSI、GB/T3047.2標準
◇ 機架高壓防護接地裝置與機架間絕緣電阻≥2*104MΩ/500V(DC)
◇ 機架高壓防護接地裝置與機架間耐電壓≥3000V(DC)，1min不擊穿、無飛弧。
ODF光纖配線架工作環境：
◇ 工作溫度：-5℃～+40℃
◇ 相對濕度：≤85%(+30℃)
◇ 大氣壓力：70～106Kpa
