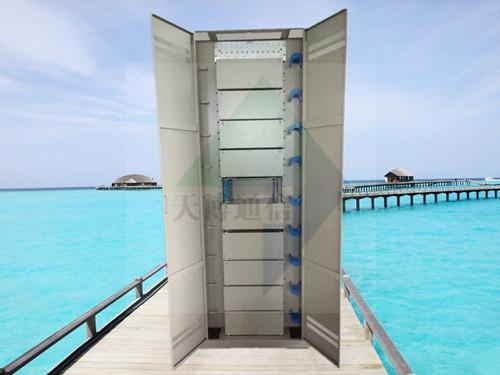

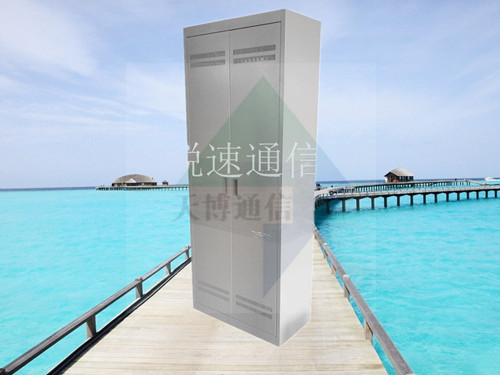

ODF（Optical Distribution frame）光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

掛壁式/落地式/戶外/通信光纜交接箱：SMC復合材料光纜交接箱，不銹鋼光纜交接箱，無跳接光纜交接箱，

 實現光纖的直通、盤儲、和光纖的熔接、調度功能。可室外落地、架空安裝兩種方式。

 規格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

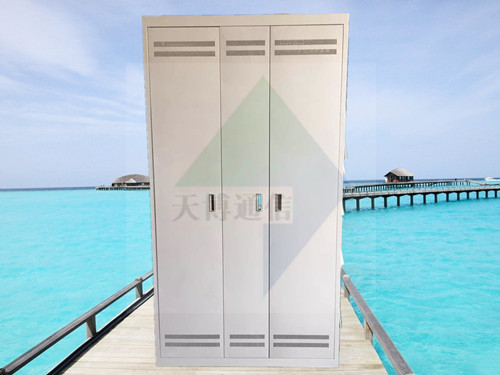

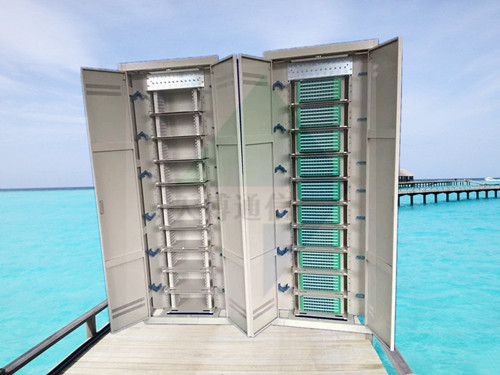

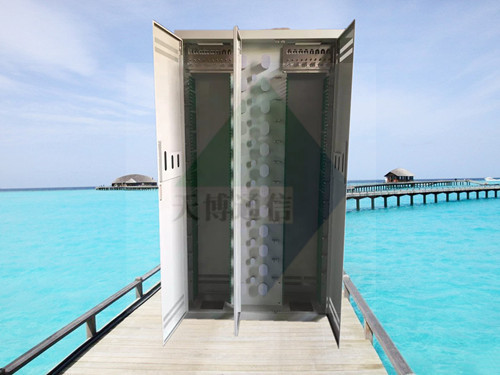

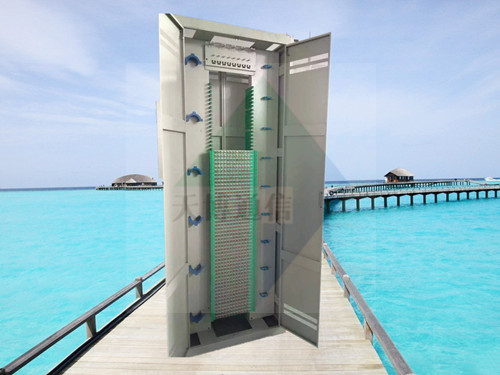

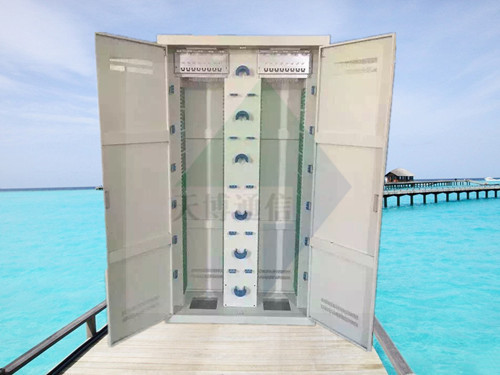

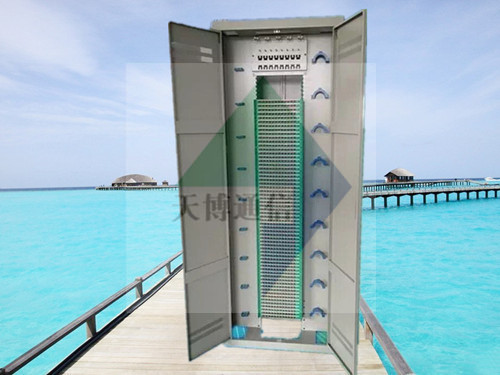

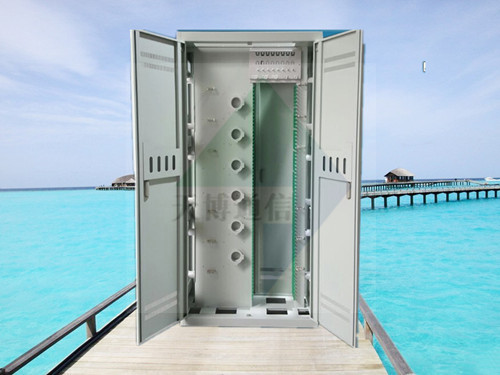

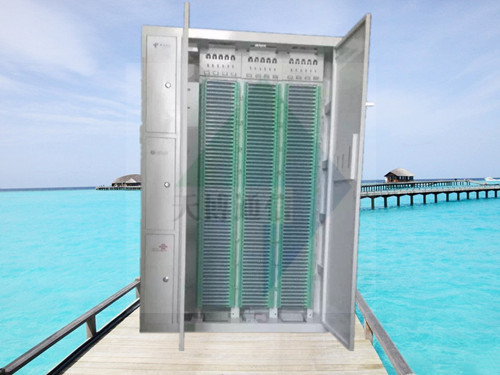

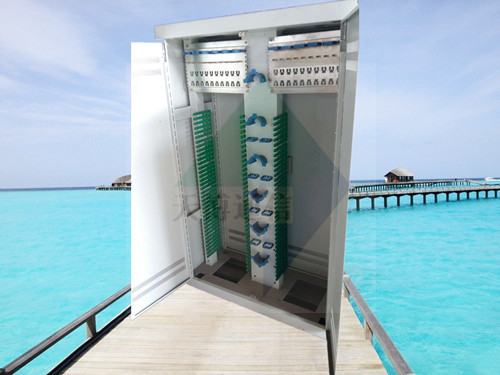

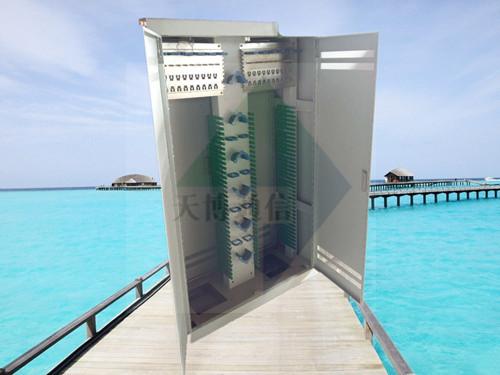

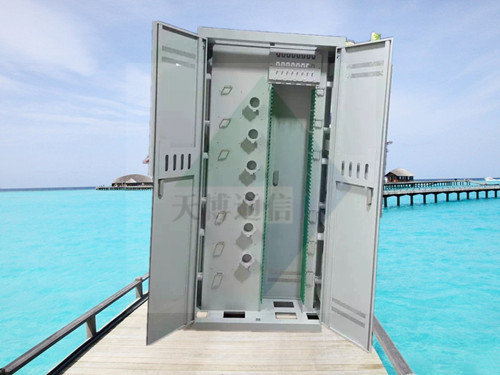

720芯光纖配線柜產品用途及特點：

1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。

2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。

3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。

4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。

5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。

6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。

7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。

安裝說明，本設備根據實際需要可落地或架空安裝使用

1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個

M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。

2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。

1. 適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。 2. 模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。 3. 分路器模塊端口傾斜15°設計，走線路由順暢。 4. 系列化插片可積木化組合，擴容方便，投資節省。 5. 皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。 6. 工廠化皮線尾纖，實現高質量低成本快速部署。配線光纜熔接 a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作； b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置； c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固； d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸； e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ； f.進行光纜加強芯接地，將接地線從光纜入口引出接地； g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上

12芯光纖配線箱室內室外均可使用，防水防凍阻燃，連接精密，適用于電信，移動，聯通，廣電，光纖入戶等，優質原材料，高端品質，精湛工藝，安全環保，絕緣電阻，使用壽命較長，更耐電壓，較高的抗拉強度，提高適配器的重復性與耐久性，高性價比，品質值得信賴.

產品概述：2010年,國家重點發展戰略性產業為電信發展帶來新的機遇,三網融合進入實施階段,互聯網得到進一步發展,3G業務和網絡建設進展平穩,我國通信市場保持穩定健康的發展。運營商繼續保持高額投資,大力部署FTTx建設和網絡升級,并以3G和TD發展為契機,加快推進通信業轉型發展。三網合一光纖樓道箱是中國移動,中國聯通,中國電信伴隨社會的進步,因業務與技術的發展,相互滲透相互融合的情況下而研究開發的新產品。普通社區寬帶用戶可以來回?fù)Q三家的寬帶網絡,是三網合一樓道箱大的優勢與進步。三網合一樓道箱包括直熔式三網合一樓道箱,插片式三網合一分路器箱,抽拉式三網合一配線箱三種型號。適用于光纜和配線尾纖的保護性連接,或光纖接入網中的光纖終端點。同時也適用于FTTH光纖到戶使用,可安裝于樓道,地下室,機房和大樓外墻。光纜也可以經分光配線箱與入戶光纜熔接引出,實現光纜的直通功能,滿足各類傳輸網絡工程的需求。（可根據客戶需要設計不同款式,不同尺寸的箱體。）產品特點：采用工優質冷軋鋼板,靜電噴涂室外防水粉末,抗壓能力強,防護等級：IP55級；產品為多用途配線設備,既能當光分線箱使用也能當光分路器箱使用,操作方便靈活；采用獨特的防盜鎖和活動鉸鏈結構設計,開閉輕巧,靈活更有利于溶解配線工作;主要用于光傳輸終端的成端熔接,分光,配線輸出等；可配置標準插片式分光器安裝槽,便捷插入分光器；在機箱形式及厚度保持一致的情況下,光纖熔接盤大支持6片,滿足施工過程中任意形式的接續。有效做到移動,聯通,電信三網合一。大大節省了施工空間和施工強度外型尺寸：直熔的600*700*140,插片式600*750*140,抽拉式的600*800*180產品重量：插片式：22KG 直熔式：21KG 抽拉式：26KG技術指標：1）,工作溫度：-40℃～ 55℃；2）,相對濕度：≤85％（ 30℃）；3）,大氣壓力：70 kPa～106kPa；4）,絕緣電阻：≥1000MΩ/500V（DC）；5）,耐壓：>3000V（DC）/1min,不擊穿無飛弧。

一 產品簡介:
產品概述：

安裝在室外墻壁、電桿等位置，可以方便完成光纜的接續和分配功能，并能滿足光分路器的安放而實現分光功能。

產品特點：

1.適合室外墻壁的掛墻式、電桿抱箍式供選擇。

2.箱體內放置插片式分光器，可安裝2個或4個1分8插片式分光器。

3.集熔接、分光、配線于一體，可實現光纜的直熔和接續。

4.上下均可進纜，操作方便，結構合理。

5.光纜固定、接地方便，箱體內有足夠的布線空
二 特點及結構說明:
1:箱體采用PC/ABS合金材料制作,使用壽命達到20年以上.
2:雙層結構的設計,上層為光分器配線層,下層為光纖熔接層.
