不銹鋼576芯光纜交接箱《不銹鋼生產基地》
不銹鋼576芯光纜交接箱《不銹鋼生產基地》
產品價格:¥1(人民幣)
  • 規格:齊全
  • 發貨地:慈溪市
  • 品牌:
  • 最小起訂量:1臺
  • 免費會員
    會員級別:試用會員
    認證類型:企業認證
    企業證件:通過認證

    商鋪名稱:慈溪市誠貴通信設備廠

    聯系人:吳光遠(先生)

    聯系手機:

    固定電話:

    企業郵箱:2876994625@qq.com

    聯系地址:慈溪市觀海衛鎮觀城工業區

    郵編:315315

    聯系我時,請說是在線纜網上看到的,謝謝!

    商品詳情

      光纜開剝示意圖

      1.2直熔區:一個直熔單元可安裝12塊熔接盤,每個熔接盤滿足束狀光纜或帶狀光纜12芯過路熔接。

      1.3外線區(主干與配線):由12芯熔配一體化托盤(含尾纖、適配器、熔纖盤)組成,用于外線區(主干、配線)光纜光纖與尾纖的熔接與成端,適用于束狀光纜和帶狀光纜,12芯熔配一體化托盤的適配器方向朝向繞纖輪,便于光分路器尾纖的管理。

      1.4光分路器區:光分路器集中安置區,用于盒式光分路器的安裝。

      1.5閑置尾纖管理中心:采用適配器對應存纖或盒式存纖方式,用戶可根據需求為 “預連接'的光纖選擇不同的保護管理方式。

      三、產品技術特點

      1 高密度、大容量,應用范圍廣闊;

      2 “即插即用型分光器'設計,減少初期投資,解決光分路器的管理與擴容;

      3 采用免跳纖的設計理念(尾纖型光分路器的應用理念),即減少配纖適配器和跳纖,又減少通信故障點和插損,提升網絡安全;

      4 連接方便,路由檢查快捷,維護界面清晰

      5 “停車場'式概念,為“預連接'的光纖提供保護管理,便于業務管理;其存纖方式可根據用戶需要作盒式存纖,也可作適配器對應存纖;

      6 優秀的線纜管理,全程的半徑保護與余纖存儲;

      7 封閉機箱,防塵,外形美觀;

      8) 規范,滿足光纖彎曲半徑大于30mm

      9 同時滿足帶狀光纜和非帶狀光纜的使用需要;

      10)具有安全、可靠的光纖存儲、保護功能;

      11)標識清楚,每芯光纖的接續和分配有明顯的標識;

      12)模塊化設計,每個模塊均可單獨取出,便于施工和維護

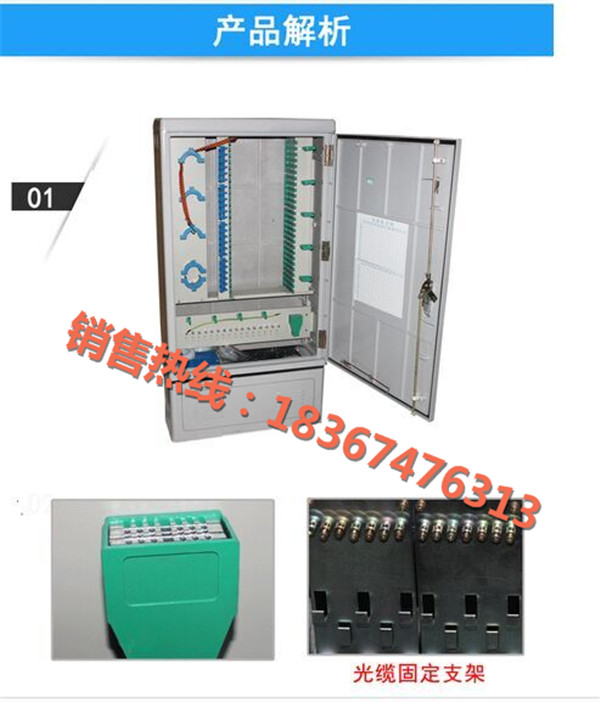

      SMC光分路器箱(盒式存纖)

      二、功能區

      箱體按功能區可分為外纜引入區、直熔區、外線區(主干與配線)、光分路器區、閑置尾纖管理中心。

      1.1、外纜引入區:a.引入光纜后,請用隨機附件中的防水油泥將光纜孔堵死。(注:此防水油泥遇潮氣后會膨脹,使其密封效果更佳)。b.光纜引入后,對主干纜,將光纜分支盒從安裝板上取下,用盒內的特制卡具將光纜固定,固定好加強芯,并在此開剝與接地,開剝長度為2.0m~2.5m(見示意圖),去除松套管后裸纖穿入纖芯護管保護纖芯。c.對配線纜,可直接用安裝板上的卡具將光纜固定即可,然后開剝、接地、去除松套管,套上纖心護管。d.主干與配線光纜纖心從箱體右側經線環引入并固定進入相應的終端熔接托盤

      說明:

      • 光纜固定板通過塑料墊圈與機架整體絕緣。
      • 防護接地線與整個固定板相連,光纜中金屬加強芯與固定板相連,連接線的截面積大于6mm2
      • 光纜固定位滿足下表:

      表一:光交光纜固定位

      帶狀光纜

      單纜芯數

      進纜根數

      >192

      4

      ≤192

      8

      束狀光纜

      \

      ≥10

      4、直熔單元結構示意圖

      一個直熔單元可安裝12塊熔接盤,每個熔接盤滿足束狀光纜或帶狀光纜12芯直熔。

      過路熔接盤盒體材料采用阻燃ABS、顏色為PANTONE 3405U。

      12芯熔接盤示意圖

      5、12芯熔配一體化托盤結構示意圖

      12芯熔配一體化托盤為左、右出纖可調節設計,滿足外纜的熔接、尾纖的存貯、跳纖終端等功能。托盤熔接盤、終端盤材料采用阻燃ABS、顏色為PANTONE 3405U,蓋板材料采用阻燃ABS、顏色為PANTONE 427U。

      12芯熔配一體化托盤

      五、性能指標

      工作溫度:-40℃~+60

      相對濕度:≤95%(+40)

      ①光電性能

      1)光纖連接損耗:≤0.3db(包括介入、互換性、重復性和溫度變化損耗)

      2)回波損耗:FC/PC40 db FC/UPC45 db FC/APC60 db

      SC/PC40 db SC/UPC45 db SC/APC60 db

      LC/PC40 db LC/UPC45 db LC/APC60 db

      3)插拔壽命:1000

      4)設備高壓防護地與設備間絕緣電阻2×104MΩ/500VDC

      5)設備高壓防護地與設備間耐壓3000VDC/min,不擊穿、無飛弧

      ②適用性指標:

      光纖活動連接器:符合GB12507以及相關標準規定

      光纖、光纜符合GB/T11819-1987GB/T7424-1987的規定

      ③接地裝置:

      • 機架高壓防護接地裝置與光纜中加強芯及金屬護套相連,連接線的截面積大于6 mm2
      • 機架高壓防護接地裝置與地相連的連接端子的截面積大于35 m m2
      • 機架高壓防護接地裝置與機架間絕緣,絕緣電阻不小于l000MΩ/500V(直流)
      • 機架高壓防護接地裝置與機架間耐電壓不小于3000 V(直流)/1min 不擊穿、無飛弧。
      • 機架高壓防護接地裝置能可靠接地,接地處有明顯的接地標志。

      六、箱體規格表

      外形尺寸(mm)

      高(*)X寬X深

      12芯熔配一體化托盤(只)

      12芯直熔盤(只)

      最大容量(芯)

      可外掛光分(1/2分32)數量(個)

      安裝孔距

      (AXB)

      熔配

      直熔

      1461(1111)X750X580

      60

      12

      720

      144

      20

      614X426(落地)

      注:1、12芯熔配一體化托盤尺寸(mm):25X288X180(高)X(寬)X(深);顏色:蘋果綠。

      2、12芯熔配一體化托盤可用適配器類型:SC、FC長條形。

      3、*為不含底座的尺寸。

      【專業供應:中國電信、中國移動、中國聯通、中國廣電】

      1產品簡介

      本產品應用于FTTH接入系統中的終端接入環節中,特別適用于室外壁掛式或抱箍式條件下使用。

      2特點及結構說明

      2.1箱體材料采用SMC材料制作,使用壽命達到20年以上;

      2.2雙層結構的設計,上層為光分器配線層,下層為光纖熔接層;

      2.3光分器模塊采用抽屜式模塊化設計,具有很強的互換性和通用性。

      3主要技術參數(符合YD/T988-2007通信光纜交接箱要求)

      3.1工作環境溫度:-40℃~+60℃

      3.2環境濕度:≤95%(+40℃)

      3.3大氣壓力:70 kPa~106kPa

      3.4光纜進入數量:1×2根(下進纜)

      3.5皮纖進入數量:8×2根(下進纖)

      3.6箱門開啟角度:≥180°

      3.7適配器:SC/PC(上連口為綠色,下連口為藍色)

      3.9接地排耐電壓水平:≥3000V(DC)/10mA/1min

      3.10絕緣電阻:≥2×104MΩ/500V

      光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后,經固定、端接、配纖以后,使用跳纖將主干層光纜和配線層光纜連通。

      光纜交接箱是安裝在戶外的連接設備,對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此,箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高;其內側對溫度、濕度控制要求十分高。按國際標準,這些項目最高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有:原裝德國KRONE箱體,箱體采用不飽和聚酯玻璃纖維增強材料(SMC),在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體(一般達到IP65標準)。對于金屬箱體,由于其在防水氣凝結方面的低劣性能,注定不會得到大量使用,并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異,另外由于密封膠條抗老化性能較差,在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時,降低性能要求,減少投資也是可以接受的。

      2容量

      光纜交接箱的容量是指光纜交接箱最大能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比,所以不宜過大。在實際設計和工程中,人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好,但這樣可能帶來的后果是:箱體體積增大、設備價格增高。實際上,我們經常所說的交接箱的容量應該指的是它的配纖容量,即主干光纜配纖容量與分支光纜配纖容量之和。 光纜交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分。

      3特點

      IP65級不銹鋼

      ●箱體采用高強度不銹鋼板制成,強度高,防老化,抗腐蝕,并能抵御意外或惡性破壞

      ●箱體所有邊角全部使用專用圓角成型模具成型,表面處理采用拉絲或靜電噴塑,外表美觀

      ●箱體采用雙層結構,中間充有高性能隔熱材料,具有良好的隔熱效果,能有效防止箱內水汽凝結

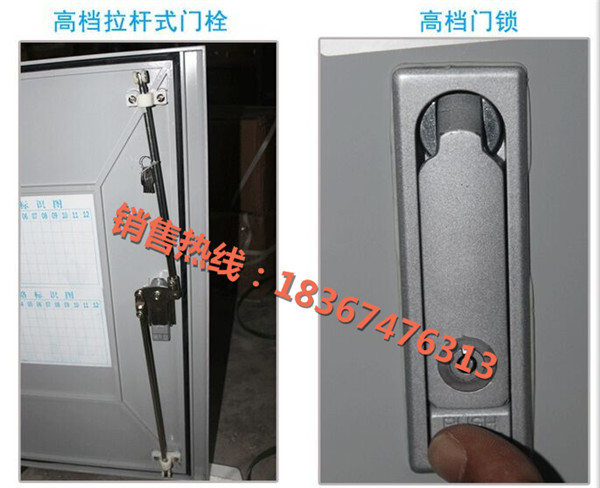

      ●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定,安全可靠,密封性好

      ●采用12芯熔接配線一體化模塊

      ●可安裝有FC、SC光纖適配器

      ●有可靠的光纜固定和接地保護裝置

      ●適合于單芯和帶狀光纜的成端

      SMC

      ●箱體采用高強度的國際航空材料SMC(玻璃纖維增強不飽和聚酯塑料)經高溫模壓而成,使用壽命長,防老化、抗輻射;表面不需任何防護,具備全天候防護功能

      ●箱體厚實,具有良好的隔熱效果,能有效防止箱內水汽凝結

      ●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定,安全可靠,密封性好

      ●采用12芯熔接配線一體化模塊

      ●適合FC、SC光纖適配器的安裝

      ●有可靠的光纜固定和接地保護裝置

      ●適合于單芯和帶狀光纜的成端

      ●適用標準:YD/T 988-2007

      4指標

      環境溫度:-40℃-+60℃

      相對濕度:≤95%

      大氣壓力:70kpa-106kpa

      連接器損耗(插入,重復):≤0.5db

      回波損耗:pc≥40db, UPC≥50dB, APC≥60dB

      光纖轉接器插拔1000次變化量≤0.2dB
