西門子PROFIBUS連接網絡接頭功能介紹：

總線連接器直接插入到 PROFIBUS 節點或者 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針式 Sub-D 型非插入式連接器）。

進線和出線 PROFIBUS LAN 電纜通過連接器中的四個端子連接。

使用從外部很容易接近的開關（ 6ES7 972-0BA30-0XA0 除外）來連接集成在總線連接器中的線路終接器。 在這里，進線和出線總線電纜在連接器中是分開的（隔離功能）。

西門子PROFIBUS連接網絡接頭訂貨號：

如何正確使用西門子Profibus總線連接器以及終端電阻

顯示訂貨號

插頭與終端電阻在Profibus通訊中有著非常重要的作用，它們使用起來非常簡單，沒有很多復雜的設置；但是正是由于使用簡單，使得很多工程師在使用當中忽略了一些細節，導致很多通訊問題。  1 Profibus插頭的結構與簡單用法 圖1Profibus插頭結構  這是常見的西門子Profibus總線連接器，如果我們有A、B兩個站點要做Profibus通訊，應該如何連接插頭呢？因為總線上只有兩個站，顯然終端電阻都要打到ON位置。那么插頭上的接線是否要一進一出呢。  圖2 兩個DP站點的連接  正確的做法是兩個插頭都連接進線端。因為終端電阻與插頭的出線端是2選1的。終端電阻打ON，進線端連接終端電阻，斷開與出線端的連接；終端電阻打OFF，進線端斷開與終端電阻的連接，連接出線端。  2常見的Profibus總線連接 圖3 主站在總線一端點  圖3所示的是一般的Profibus總線連接方法，主站位于總線的一端，終端電阻打ON。 然后依次連接后面的站點，中間的站點終端電阻打OFF，最后面的站點終端電阻打ON。  圖4 主站在總線中間  有時候由于現場設備分布的原因，主站也可以安裝在Profibus總線的中間，具體做法如圖4所示。  終端電阻打ON的設備不能斷電，如圖5所示Profibus插頭上除了220歐的終端電阻以外還有兩個390歐的偏置電阻，并且偏置電阻上必須連接電源。  圖5 終端電阻和偏置電阻  如果終端設備需要經常斷電維護，或者終端設備只有接線端子而沒有9針D型插座，就需要使用有源終端模塊作為Profibus總線的終端(6ES7 972-0DA00-0AA0)。  圖6 Profibus有源終端模塊  如果Profibus電纜不夠長，需要把兩根電纜接起來，不能簡單的把兩根銅芯擰起來，因為這樣會破壞電纜的特征阻抗，可能會導致通訊問題。最好使用圖7中的接頭來連接兩根需要接起來的電纜。  圖7 Profibus連接接頭  3 RS485中繼器的終端電阻使用方法 西門子Profibus通訊電纜的最大長度取決于通訊的波特率，如果電纜超過了所能通訊的最大長度，就需要使用RS485中繼器來延長通訊距離。  表1 總線長度與傳輸速率的關系  傳輸速率（kbit/s）   9.6-187.5  500  1500  3000-12000  總線長度（m）  1000  400  200  100  中繼器上有接線端子，Profibus電纜可直接連接到端子上。另外中繼器上也配有終端電阻。其用法與電纜插頭相同。  圖8 1網段只有進線，2網段有進線出線     圖9 1網段只有進線，2網段只有進線     圖10 1網段有進線出線，2網段有進線出線  4 OLM上插頭終端電阻使用方法 如果現場設備通訊距離較遠，或者現場電磁干擾嚴重，可以使用OLM把電信號轉化成光信號，使用光纜來傳輸信號。OLM上有RS485電氣接口，需要使用西門子Profibus總線連接器來連接電纜。并且OLM電氣接口不論連接主站還是從站，接法都一樣。  圖11 1網段只有進線，2網段只有進線     圖12 1網段有進線出線，2網段只有進線     圖13 1網段有進線出線，2網段有進線出線  對于只有一個RS485接口的OLM，可認為只有1網段，接法相同。  5 DP/DP coupler上插頭終端電阻使用方法 兩個DP主站可以使用DP/DP coupler來傳輸數據。DP/DP coupler上有兩個RS485接口，連接方法與OLM相同。  圖14 1網段只有進線，2網段只有進線     圖15 1網段只有進線，2網段有進線出線     圖16 1網段有進線出線，2網段有進線出線  關鍵詞 DP接頭，終端電阻，進線出線 ，DP/DP coupler，Profibus，OLM，中繼器

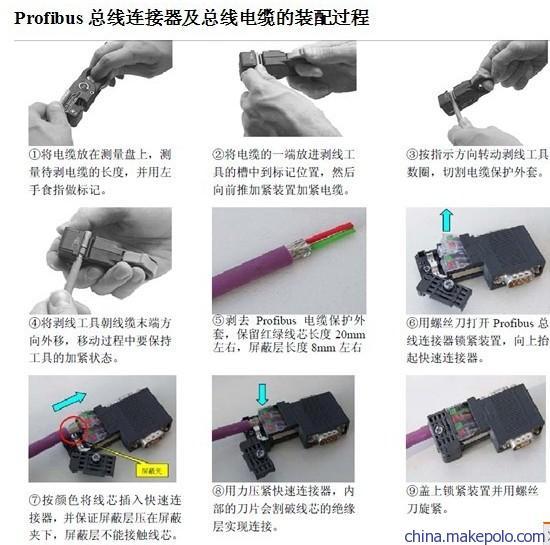

西門子PROFIBUS/DP總線連接器安裝過程如下：

訂貨號：

6ES7972-0BA12-0XA0
1 ST A N N 1 .049 ST76 250 4059 Falsch 0 0  SIMATIC DP，總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15，8 X 54 X 34 MM，端接電阻，帶隔離 按要求
6ES7972-0BA41-0XA0

1 ST A N N 1 .046 ST76 250 4059 Falsch 0 0  SIMATIC DP，總線連接器，用于PROFIBUS，高達12 MBIT/S，帶斜出線電纜（W X H X D）：16 X 54 X 34 MM，端接電阻，帶隔離 按要求
6ES7972-0BA52-0XA0

1 ST A N N 1 .044 ST76 250 4059 Falsch 0 0  SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8 X 59 X 35.6 mm(W X H X D),IPCD TECHOLOGY 快速連接，無 PG 插座 按要求
6ES7972-0BB12-0XA0

1 ST A N N 1 .056 ST76 250 4059 Falsch 0 0  SIMATIC DP，總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離 按要求
6ES7972-0BB41-0XA0

1 ST A N N 1 .051 ST76 250 4059 Falsch 0 0  SIMATIC DP，總線連接器，用于PROFIBUS，高達12 MBIT/S，帶斜出線電纜（W X H X D）：16 X 54 X 34 MM，端接電阻，帶隔離 按要求
6ES7972-0BB52-0XA0

1 ST A N N 1 .049 ST76 250 4059 Falsch 0 0  SIMATIC DP, 連接 PROFIBUS（高達 12Mbit/s）的總線連接器，90 度電纜出線，15.8 X 59 X 35.6 mm(W X H X D),IPCD TECHOLOGY 快速連接，帶 PG 插座 按要求
6GK1500-0EA02

1 ST A N N 1 .104 IK 5N3 2448 Falsch 0 0  SIMATIC NET，PB 總線連接器，帶有用于工業 PC，SIMATIC OP，OLM 的軸線電纜引出端；傳輸速率 12Mbit/s;帶隔離功能的終端電阻 金屬外殼 按要求
6GK1500-0FC10
