IE FC RJ45 接頭用于連接非交叉 100 Mbit/s 以太網，距離最遠 100 m，無需使用插接線。 通過交換插頭中的發送和接收線對，還可以連接交叉電纜。

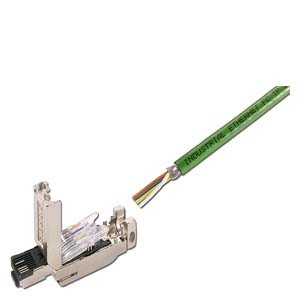

打開外殼，里面有彩色標記，即可很方便地將芯線與刀形端子連接。 通過由透明材料制成的觸點蓋，用戶可以檢查是否有接觸不良現象。

•使用工業以太網 FC 連接電纜 2 x 2 芯，無需插接線，即可直接連接 100 m 之外的設備
•無需專門工具，即可簡便地連接（絕緣刺破連接觸點）4 芯雙絞線電纜（100 Mbit/s）
•借助于透明連接區域以及彩色編碼刀形端子，可實現故障安全連接
•工業兼容性設計（堅固的金屬外殼，小型部件不易損壞）
•優秀的 EMC 屏蔽和偏轉性能（金屬外殼）
•連接電纜用集成固定夾
•符合標準 EN 50173（RJ45）/ ISO IEC 11801
•其它插塞式連接用固定夾和扣件，可將接頭鎖定在外殼上，例如用于 SCALANCE X、SCALANCE S、ET 200S.

借助于其緊湊、堅固的結構，FC RJ45 插塞接頭可用于工業環境以及辦公環境。

工業以太網 FC RJ45 接頭能夠快速、方便地與 4 芯工業以太網 FC 連接電纜（2 x 2）進行現場安裝。

使用工業以太網 FC 剝線工具，可以一次性剝去電纜外皮和屏蔽層，并方便、快速、毫無問題地與插塞接頭進行接觸。 由于插塞接頭沒有任何小的易丟部件，因此即使在苛刻的工況條件下也能安裝。

使用新型插塞接頭，可實現工業以太網的端到端鏈路（100 Mbit/s），兩個數據終端/網絡部件之間的距離可達 100 m，而無需插接線。

工業以太網 FC RJ45 接頭有兩種結構：

帶 180°（直型）引出插座

對于 145°（彎角）電纜引出插座（如 SIMOTION 和 SINAMICS）

帶 90°（角型）電纜引出線（如用于 ET 200S）。

它們用于最優化連接工業以太網快速連接電纜到數據終端及網絡部件。插頭都配有堅固的工業兼容金屬外殼，可防止數據通訊過程中的故障。

4 個集成絕緣刺破型觸點，可很容易地連接 FC 電纜，防止故障。在剝皮電纜端插入刀形端子（開式鉸接）之后，壓接并與導線接觸。

由于其結構緊湊，插塞式接頭（180°IE FC 接頭）可用于帶有分立式接口的設備以及帶有多接口（排）的設備。

數據終端外殼上帶有附加支架，可減輕插塞式連接時的應力負荷。
