馬鞍山土工膜生產(chǎn)廠家-13395488700土工膜廠家現(xiàn)貨銷售
我廠是土工布 土工膜直接生產(chǎn)廠商，公司本著薄利多銷、以質(zhì)量好、聲譽高、價位低在市場上立足的原則，服務(wù)于廣大用戶，相信您的一個電話，會給您帶來從未有過的滿意，歡迎您的來電！土工材料廠家多，價格實惠屬我家，質(zhì)量第一用料好，施工單位人人夸！

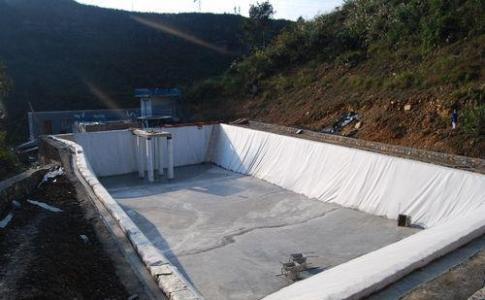

防滲土工膜 - 防滲土工膜施工方法：
防滲土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
1、 應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸�？紤]到本工程的實際情況，邊坡采取從上到下的鋪設(shè)順序；
2、 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；
3、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；
4、先邊坡后場底；
5、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于最大坡度線。
馬鞍山優(yōu)質(zhì)防滲土工膜的焊接:
1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當時調(diào)整好的速度、壓力、溫度進行正式焊接。試樣上需標明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。
5.在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。
6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。
7.焊膜時不許壓出死折，鋪設(shè)HDPE土工膜時，根據(jù)當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。
8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。
9.當接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進行焊接。 10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。
11.溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機進行預(yù)熱處理。
12.擠壓焊接機在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時應(yīng)及時更換滑塊，以免損傷膜面。
13.土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器。
------------------------------------------------------------
