遂寧土工膜13395488700土工膜廠家貨源充足

鼎諾土工材料有限公司！全國供貨！廠家直銷！價格最低！質量最好！最早引進的專業生產線，規格最全，貨源充足，可網上訂購，熱情歡迎您的到來! 聯系人 石經理13395488700

【土工膜分類】
土工膜包括：LDPE土工膜、PE土工膜、HDPE土工膜、EVA土工膜、ECB土工膜、PVC土工膜、糙面土工膜、復合土工膜等各種防滲土工膜。
【土工膜功能】

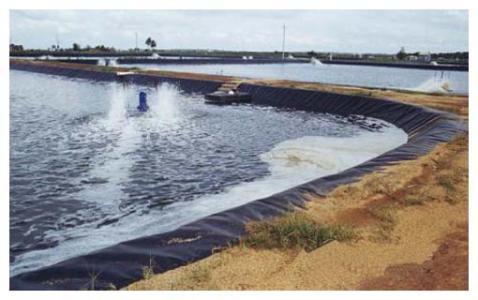

防水、防滲、隔離高密度聚乙烯土工膜是一種新型防滲,防腐材料,被廣泛應用于各種防滲防腐要求的工程之中. 土工膜產品性能防滲性能好:水蒸汽滲透系數K≤1.0×10-13?/c 強度高：斷裂拉伸強度》28Mpa使用壽命長：材料使用壽命可長達百余年 284 耐低溫：冷脆溫度-66℃~77℃ 耐腐蝕：能耐80余種強酸、堿等化學腐蝕 無毒無害：對人體無害，不污染環境，國外大量應用于飲水工程。 經濟效益好：綜合造價低，投資省焊接性能好：墊烙焊接，焊縫強度高土工膜可廣泛應用于垃圾處理場，水庫、堤壩、水渠、河流、湖泊等水利工程;地鐵、隧道、地下倉庫等;人工湖、景點等園林工程;建筑市場及其他防水工程。土工膜是以合成樹脂（HDPE、LDPE、EVA、ECB）等為基料，加入抗氧劑、紫外線吸收劑、色母等輔料而制成的防水防滲材料。HDPE土工膜，其物理機械性能好，耐老化性，耐化學腐蝕性，耐環境的風化性、抗戳穿性等綜合特點。
【復合土工膜的特征】
復合土工膜以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。目前，國內外防滲應用的塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它們是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，。耐腐蝕，耐低溫，抗凍性能好。其主要機理是以塑料薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強度和延伸率承受水壓和適應壩體變形；而無紡布亦是一種高分子短纖維化學材料，通過針刺或熱粘成形，具有較高的抗拉強度和延伸性，它與塑料薄膜結合后，不僅增大了塑料薄膜的抗拉強度和抗穿刺能力，而且由于無紡布表面粗糙，增大了接觸面的摩擦系數，有利于復合土工膜及保護層的穩定。同時，它們對細菌和化學作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。
復合土工膜的使用年限問題，主要是由塑料薄膜是否失去防滲隔水作用而定，據蘇聯國家標準規定，水工用的厚度為0.2m的加穩定劑的聚乙烯薄膜，在清水條件下工作年限可達40~50年，在污水條件下工作年限為30~40年。因此復合土工膜的使用年限足以滿足大壩防滲要求的使用年限。
2）鋪膜范圍的確定
周頭水庫大壩本為心墻壩，但由于垮壩，造成了心墻上部的脫節，為解決上部防滲問題，原來加做了防滲斜墻。根據本次周頭水庫大壩的安全論證分析，為解決因大壩多次滑坡而造成的滲漏弱面及壩基滲漏，在垂直防滲方面采取了基巖帷幕灌漿，接觸面灌漿，沖抓套井回填帷幕及高噴防滲板墻等防滲體形成。上部斜墻部位采用復合土工膜鋪蓋防滲，下與垂直防滲墻相銜接，上至358.0m高程（高于校核洪水位0.97m）。具體位置及工程量見設計圖。
3）復合土工膜的選型
表產品主要性能表型號規格指標項目 WCS—1 WCS—2 WCS—3 WCD—1 WCD—2一布一膜復合土工膜二布一膜復合土工膜220 500 600 300 500單位面積質量偏差度(%)≤ 一等品 6.5 5.0 5.0 6.5 5.0合格品 9.0 8.0 7.0 8.5 8.0厚度(mm≥) 一等品 0.30 1.40 2.50 0.40 1.75
合格品 0.25 1.30 2.40 0.35 1.65縱橫向狹條抗拉強度(N/om) ≥ 一等品 70 300 450 110 400合格品 圓球頂破強度(N) ≥ 一等品 200 500 900 200 900合格品 抗滲強度(Mpa) 一等品 0.4Mpa水壓不滲水 0.7 Mpa水壓不滲水 0.7 Mpa水壓不滲水 0.4Mpa水壓不滲水 0.7 Mpa水壓不滲水合格品 外觀 一等品 布面平整、無破洞、布面與膜粘合緊密、無分層現象合格品 根據表的產品主要性能，結合周頭水庫的具體情況設計采用WCD——1型二布一膜的復合土工膜，其規格為300g/m2，幅寬1.9m。1、復合土工膜性能
復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
2.復合土工膜施工
復合土工膜是在薄膜的一側或兩側貼上土工布，形成復合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。
復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)


--------------------------------------------------------
