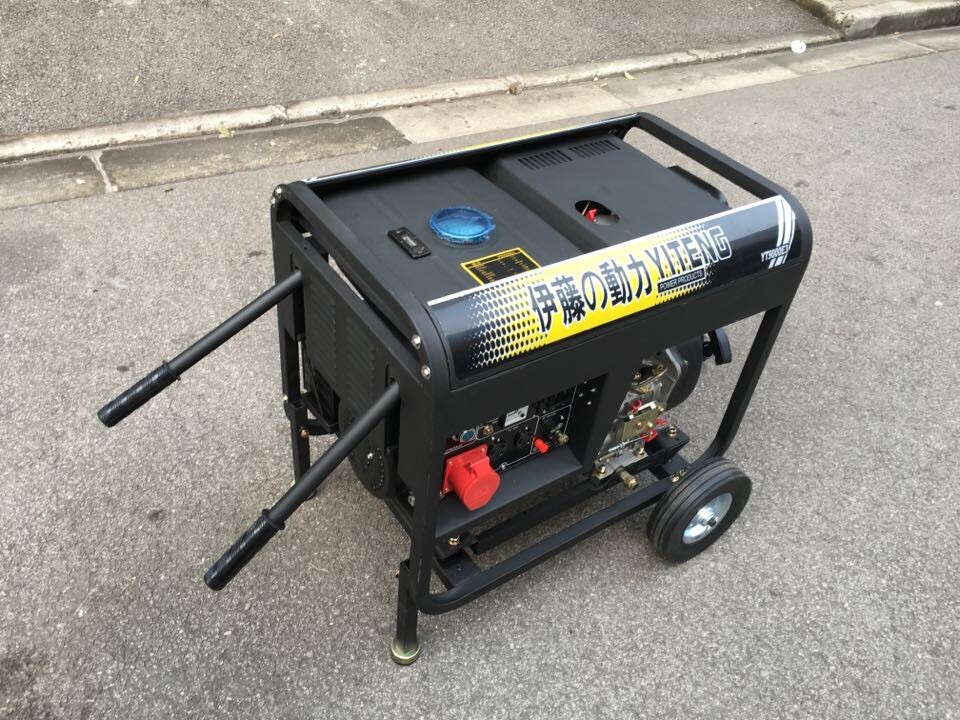

6KW柴油發電機：

為使柴油發電機組的自動控制系統能適用于不同場合，程序中對許多參數設置了相應的變量，如蓄電池電壓最小值、頻率最小值（最大值）、電壓最小值（最大值）、電流限定值、延時時間等，可以非常方便地對這些參數進行修改，以適應不同的需要。
利用PLC16C74單片機的捕捉/比較/脈寬調制口CCP1、CCP2對電網、柴油發電機組的頻率進行測量，當該端口工作于捕捉模式時，能在CCP1（或CCP2）引腳信號的上升或下降沿自動捕捉記錄下該時定時器1（TMN）的值，從而得到電網或柴油發電機組的周期，進而求得頻率。電網（柴油發電機組）的電壓、電流、蓄電池電壓等參數由PLC16C74的A/D口進行測量。為去除干擾的影響，每一參數均測量18詞，去除最大值和最小值后取平均值作為一次測量值。控制板與顯示板的通信利用PLC16C74的同步串行通信口SSP實現。該通信口工作于串行外圍接口模式（SU），控制板處于主控方式，顯示板處于從動方式。數據每隔1s傳送一次，傳送數據時，控制板將緩沖區內的數據依次傳送給顯示板，傳送完畢，用累加和進行校驗。控制板與微機的通信利用PLC16C74的異步串行通信口S實現。通信開始，微機發送某一特定數據作為握手信號。控制板收到該數據后，將緩沖區內的數據依次發送給微機，發送完畢，仍以累加和進行校驗。

6KW柴油發電機：廠家熱線：021-60296270  技術支持：18621732884

6KW柴油發電機：

6KW柴油發電機：

在柴油機啟動過程中，不僅要檢測柴油發電機組的電壓、電流、頻率和柴油機的油壓，還需判斷柴油機是否啟動成功。由于柴油機啟動過程中對信號的干擾比較大，電量參數的測量及是否成功啟動的判別，是該控制系統的核心之一。由于發電機組在剛開始啟動時，輸出的電壓比較低，因此在啟動過程中，不以電壓作為是否啟動成功的標志，而以頻率和柴油機油壓作為標志。在啟動過程中檢測到柴油機的油壓為高，或檢測到頻率在一段時間內連續上升，才認為啟動成功。為提高系統的可靠性，允許柴油機連續啟動3次，每次啟動時間約3s，間隔2s。如果3次啟動均未成功，則禁止柴油機啟動并報錯。考慮到蓄電池電壓低時，也可能使柴油機啟動失敗，因此在啟動過程中，若檢測到蓄電池電壓低，則通過蜂鳴器蜂鳴提示。而當電網恢復正常后，蓄電池會被充電，此時允許再次啟動柴油機。如果柴油機啟動成功，則進入柴油發電機組供電狀態。
