孔經理 18410402529        易事特EA660系列模塊化UPS介紹

EA660系列是易事特全新推出的三進三出模塊化UPS，產品采用模塊化設計與N+X并聯冗余技術，產品容量覆蓋20KVA到250KVA之間的各個功率段；模塊內部采用“模組化”設計，既保證了布局的緊湊又增加了整機的可靠性；模塊與機柜間采用熱插拔設計。EA660系列 UPS采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。EA660系列 UPS具備獨立的智能充電模塊；外接電池組的每組電池節數可從40節至32節任選。

功率范圍：

20KVA - 250KVA

應用領域：

數據處理中心、計算機機房、電信、金融、證券、交通、稅務、醫療、工業自動化

4.1、EA660系列產品的基本組成

EA660系列模塊化UPS系統是由：功率模塊、充電模塊、系統監控模塊、機柜以及電池組構成。

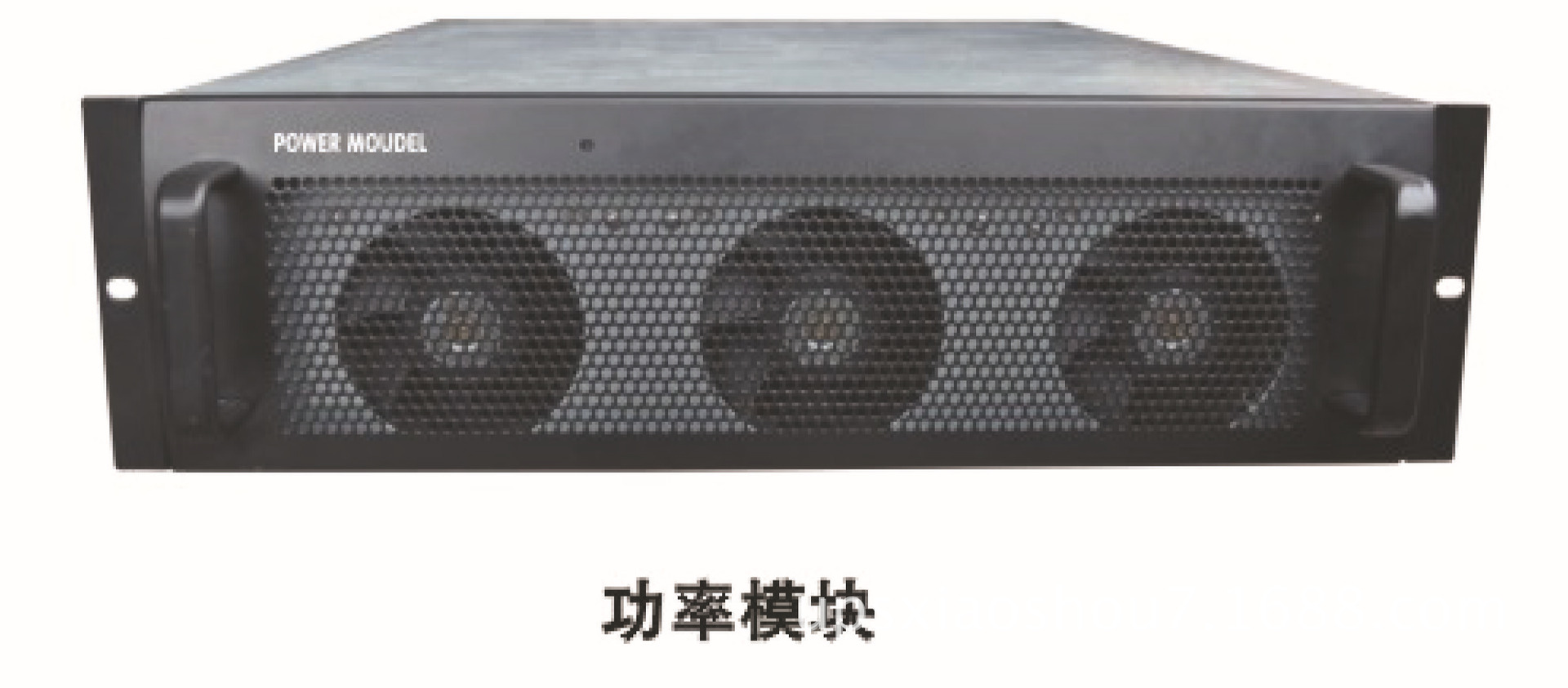

 1） 功率模塊: 功率模塊是整個系統的核心部分，其已經具備UPS的完整功能;功率模塊將輸入不穩定的市電通過內部的整流器、PFC功率因數校正電路、逆變器后轉化成純凈，穩定的電源給負載供電。

如下圖：

 其特點為：

2  在線雙變換設計,確保輸出質量；

2  每個模塊均有獨立數字化智能控制；

2  每個模塊均可獨立工作；

2  每個模塊均有獨立的旁路系統；

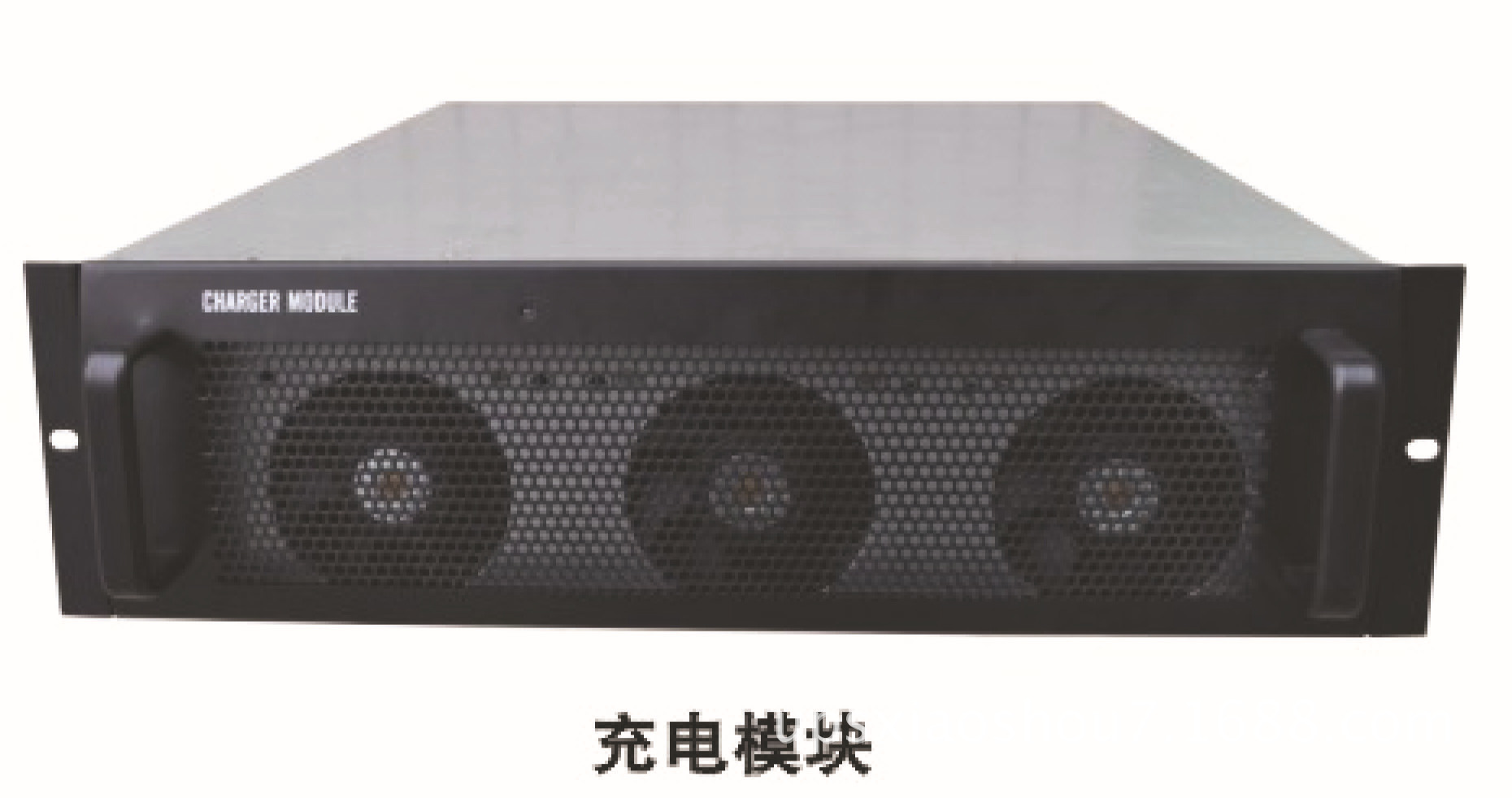

 2） 充電模塊: EA660系統配置了獨立的智能充電模塊，采用全數字化控制，單個充電模塊最大充電電流30A，為電池提供了智能的電池管理和完善的保護功能，延長電池的使用壽命。如下圖：

其特點為：

2  充電電壓和電流可以根據外部電池節數和容量進行調節；

2  具有獨特的三段式充電模式，第一階段恒流均充，第二階段均浮充循環充電，第三階段浮充；

2  具有電池反接保護、過充保護、短路保護、充電電壓溫度補償以及電池未接提示等功能；

2  充電模塊可以并聯冗余使用，最大可提供60A的充電電流；

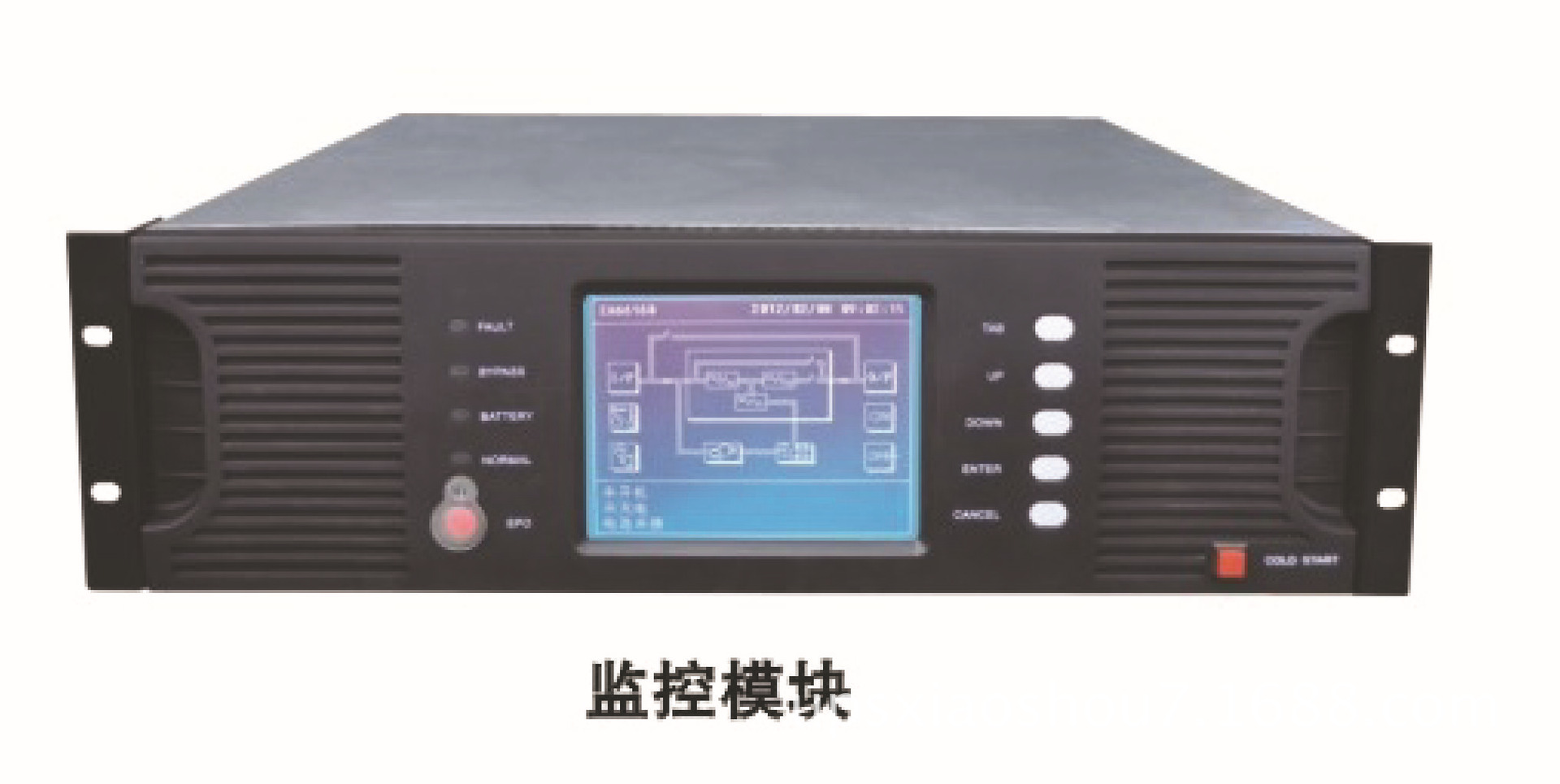

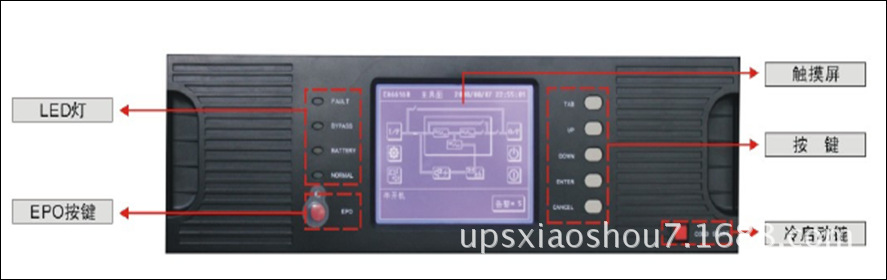

 3）監控模塊: 監控模塊配置5.7寸觸摸屏，UPS狀態顯示一目了然，省卻了繁瑣的按鍵操作，維護便利快捷。監控模塊可以方便的查詢UPS的工作狀態，輸入輸出的實時參數，充電器和電池的狀態，同時可存儲3700條歷史記錄。

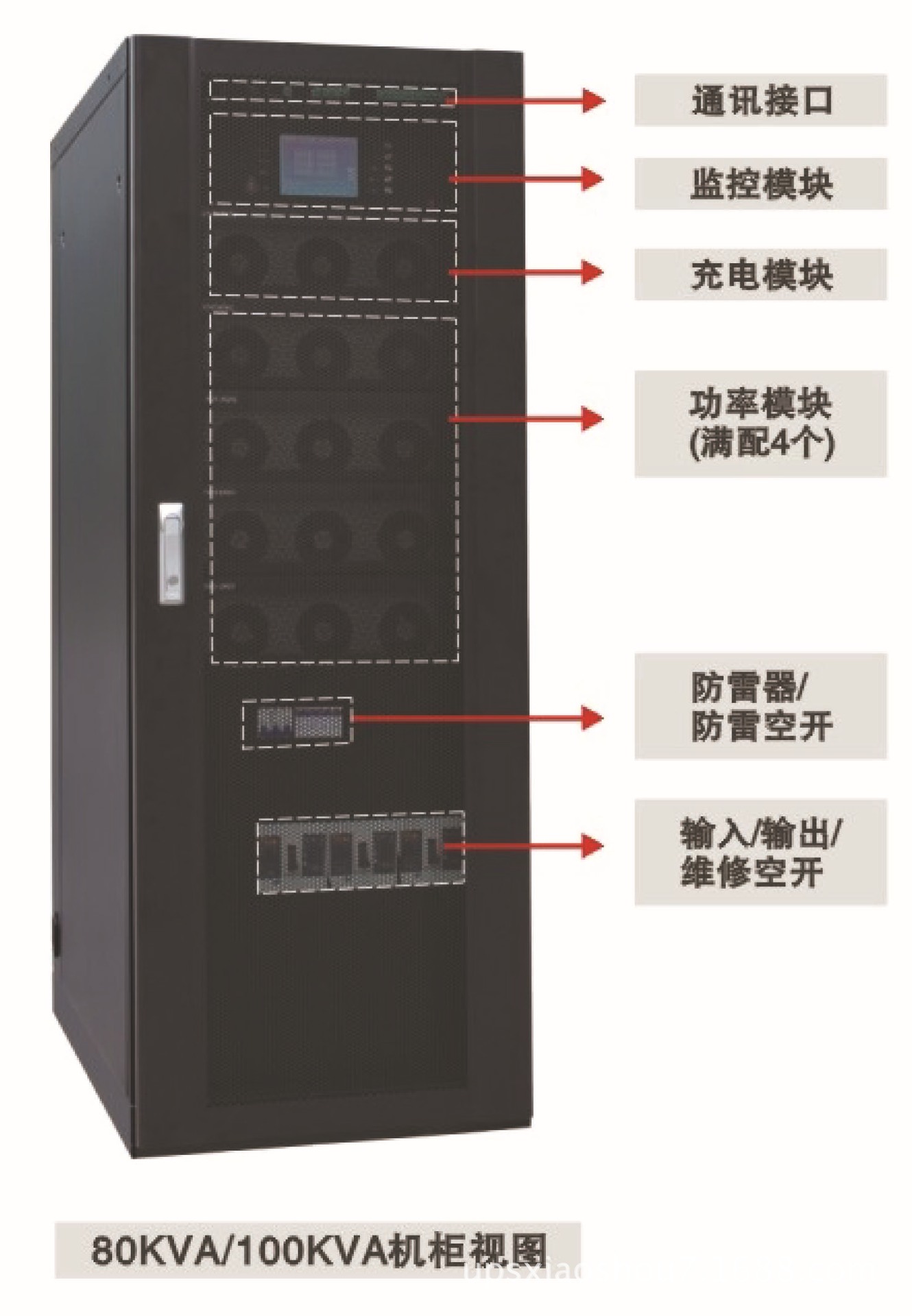

 4)  機柜：EA660的機柜由配電單元、防雷單元、通訊接口、接線端子組成；

配電單元：輸入、輸出、維修旁路開關組成；200KVA系統（20KVA模塊）和250KVA系統（25KVA模塊）不含配電單元。

防雷單元：采用C級防雷模塊；

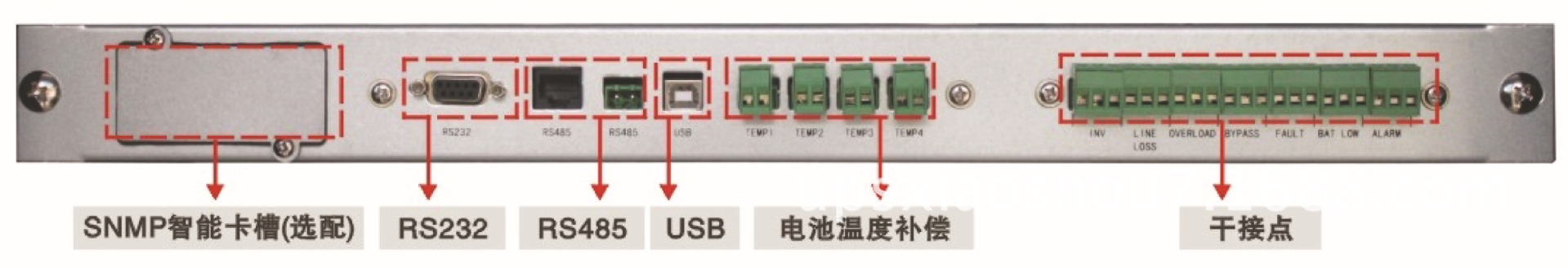

通訊接口：標配RS232、USB、RS485、干接點；可選SNMP卡；

 5） 電池組：所有模塊共享電池組

      采用了雙電池輸入電路架構和先進的控制策略，并機系統完全共用同一組電池，相比于不能共電池的并機系統，大幅度削減了電池的開銷。

4.2、EA660系列模塊化UPS的主要特點

2  超寬的輸入電壓和頻率范圍

      輸入電壓范圍為204Vac～520Vac（半載），277Vac～520Vac（滿載），適用于市電電網波動大的環境，減少了電池放電次數，從而延長的電池使用壽命；

     輸入頻率范圍為40～70Hz，滿足各種發電機設備；

2  超大LCD觸摸寬屏

      采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

2  模塊化設計

采用模塊化設計,模塊容量為20KVA/25KVA,UPS系統由1至10個UPS模塊，1至2個充電模塊，1個監控模塊組成,用戶可以根據負載的逐步投入而彈性地增加UPS模塊數量。各模塊與機柜間采用“熱插拔”技術,所有模塊可以在線熱插拔,實現“零”檢修時間。

2  分散旁路控制

每個功率模塊內部具備獨立的旁路功能，避免集中旁路出現的單點瓶頸；

2  靈活的系統配置

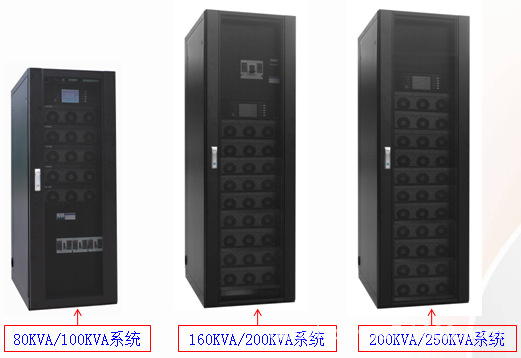

我司具有80KVA、100KVA、160KVA、200KVA、250KVA系統，用戶可以靈活配置；對于將來的設備擴容，只要用戶在首次裝機時，將開關與電纜留下裕量，以后當負載量的增加時只要再購買UPS模塊就可以將UPS容量擴充，完全避免了傳統UPS首次設備投資過大的缺點，真正做到了“邊成長邊投資”，為用戶節省了寶貴的資金。

2  靈活的充電參數設定以及電池配置

    用戶可根據需求，通過LCD屏設置電池節數，電池組數，電池容量，充電速率以及溫度補償系數等關鍵充電參數。電池組的電池節數可以在±16/17/18/19/20節任意配置，注：電池組必須雙數。

2  智能電池管理

獨立的智能充電模塊，自動對電池組進行三階段智能充電管理。第一階段大電流恒流充電，快速回充約90％的電量；第二階段高低壓循環充電，可以均化電池電壓并將電池完全充飽；第三階段浮充維持，保證電量不損失。同時，充電模塊還具備電池反接保護、電池過充保護、輸出短路保護、電池未接提示以及充電電壓溫度補償?shù)裙δ埽?

2  標配輸入、輸出、維修旁路開關

標配輸入、輸出、維修旁路開關，便于安裝、操作，同時減少用戶采購配電柜的成本、占地面積；

2  標配C級防雷模塊

具有防雷擊等電涌保護功能，有效防止雷擊損壞設備；

2  超強的防護處理

機器的進風口采用了進口的防塵網設計，內部PCB板采用三防處理，防潮、防霉、防煙霧，以保證適用用于各種惡劣的環境；

2  豐富的通信接口功能

標配USB,RS232、RS485、干接點、選配SNMP卡，滿足用戶各種通信需求。

4.3、EA660系列模塊化UPS的技術優勢

技術優勢一、高可靠性設計

1、 功率模塊采用獨立控制系統，提高系統的可靠性

模塊內部具備完整的UPS功能，集整流、逆變和控制于一體，不需要外接同步控制信號或其他它控制手段，模塊即可正常工作，減少了系統運行和控制所存在的單點瓶頸，提高整機的可靠性。

2、 采用N+X冗余并聯技術，提高系統的可靠性

UPS的可靠性＝提高單機MTBF＋冗余

EA660系列模塊化UPS系統采用N+X模塊化冗余并機技術，消除系統中的單點故障瓶頸，是目前UPS系統提高可靠性的主要方式；同時客戶可選擇超過一至兩個以上模塊冗余，冗余設計全面保障負載運行；

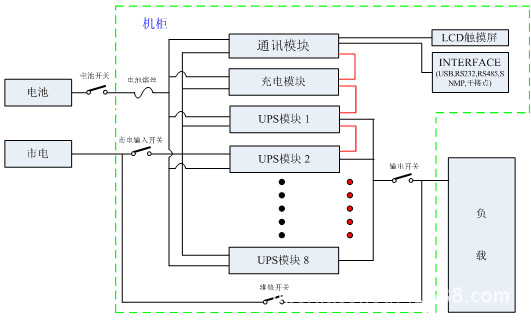

 下圖為模塊化系統電氣結構圖，從下圖中可看出，功率模塊采用了N+X冗余設計：

傳統單機、N+1冗余并機、模塊化UPS的可靠性對比：

技術優勢二、綠色環保、高效節能

1、綠色環保，降低采購成本

EA660系列采用IGBT平均電流控制技術，負載從10%-100%變化，其PF大于0.99，THDI小于3%，對電網無干擾，是真正的綠色電源。

其拓撲如下圖所示：

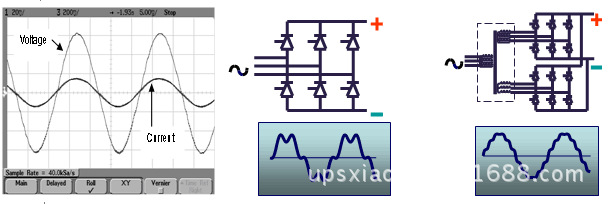

IGBT整流波形           傳統SCR 6脈沖整流波形       傳統SCR 12脈沖整流波形

  輸入諧波電流：＜3%          輸入諧波電流：＞30%           輸入諧波電流：＞10%

  輸入功率因數：0.99            輸入功率因數：0.85              輸入功率因數：0.90

輸入功因越高、輸入諧波電流越小可以大大節約用戶的使用成本，主要在以下幾個方面：

1、減小UPS電源前端的變壓器和發電機配比容量，提高發電和輸電設備的利用率；

2、減小輸入電纜的配比規格和開關容量；

3、減少供電傳輸和設備的無功損耗；

4、減少因諧波電流而引起的用電設備誤動作。

舉例說明：

按照用配置100KVA的UPS容量進行計算：

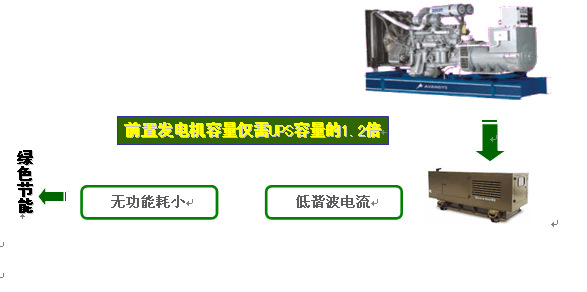

易事特EA66100（100KVA）的發電機配比容量為1.2:1，  1.2×100KVA=120KVA

國內外某些品牌100KVA的發電機配比容量為3:1 ，  3×100KVA=300KVA

因此，易事特產品只需要120KVA的發電機，而國內外某些品牌產品則需要配置300KVA的發電機，從而增加了用戶180KVA的發電機成本。

2、高效節能，降低運行成本

EA660系列UPS采用了三電平矢量調制技術，降低內部器件的開關損耗，從而提升了整機效率，整機工作效率：≥93%

  整機效率越高，用戶的運營成本就越低；反之，效率越低，就會增加運營成本；

舉例說明：

易事特EA660系列整機效率為93%，國內外某些品牌工頻機整機效率為88%（SCR整流器的損耗、輸入諧波濾波器的損耗，控制方式等降低了整機效率）

以100KVA的UPS為例，按照每臺UPS每天運行24小時，電費1.5元/度計算，整機效率為88%的UPS每年為此多付電費：0.05*100000*0.8*24*365*1.5=5.2萬元；

因此，如果采用我司EA660系列UPS，每年可以節約5.2萬元電費；

技術優勢三、靈活配置、隨需擴展、動態成長；

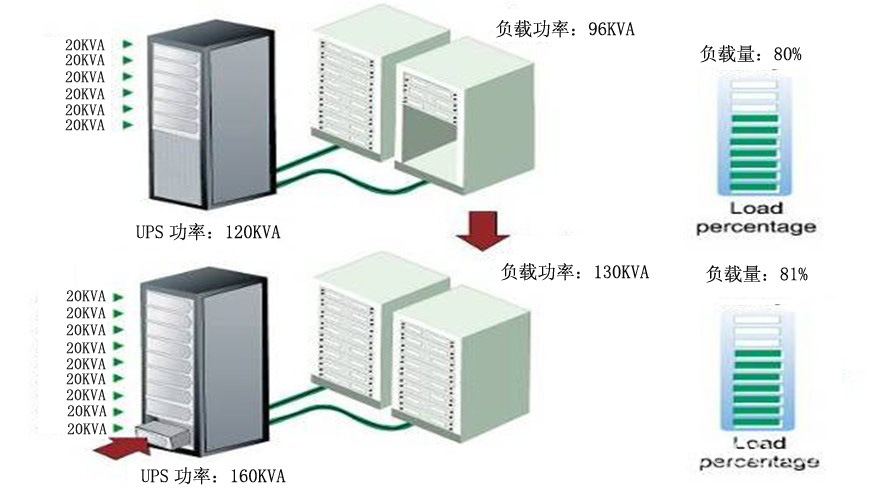

EA660系列UPS為全模塊化設計，系統容量可以從20KVA擴展到250KVA，功率模塊的設計概念是在系統運行時可隨意移除和安裝，而不影響系統的運行及輸出；

如果用戶前期按照模塊化UPS的最大系統容量配置開關和電纜，當后期負載量的增加時，只需要購買功率模塊，就可以將UPS擴容到所需的功率，完全避免了傳統UPS首次設備投資過大的缺點，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

一般情況下，用戶在預計UPS容量時，時常會出現低估或高預計等情況，EA660系列模塊化UPS可有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊。

舉例說明：

某一機房項目，目前負載為60KVA，1年后負載容量上升至80KVA；2年后負載容量上升至120KVA；3年后負載容量上升至160KVA，后續負載容量不在增加。

傳統UPS有兩種配置方案：

1、根據客戶實際的負載配置UPS，其結果為：60KVA 1臺；20KVA 1臺；40KVA 1臺；40KVA 1臺，共需要配置4臺UPS，而每次配置的UPS都需要UPS的放置位置、以及配置、安裝輸入輸出電纜，其UPS和安裝成本遠遠高于買一臺160KVA的成本。

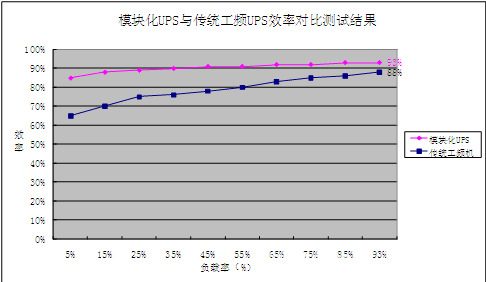

2、根據后續最大負載容量配置UPS，因此，需要配置一臺160KVA的UPS，但由于目前負載功率為60KVA，經計算負載率為37%，效率為78%，而與滿載效率88%相差了10%，一年電費成本增加了6.3萬左右，另外還將100KVA的UPS采購成本呆滯了一年。

模塊化UPS配置方案：

   根據后續最大負載容量，前期配置一套160KVA系統機柜，4個20KVA功率模塊（1個冗余備份）60KVA+1配置成本，提高了整機效率和節約了前期的采購成本，隨著后續負載功率增加，直接購買功率模塊，無需增加占地面積和 安裝；

技術優勢四、易維護和智能化管理設計

1、MTTR(平均修復時間)近于0

傳統的UPS系統在日常維護、設備維修期間均需采取轉旁路的工作方式，負載因此不受UPS保護，此時如果發生交流電源中斷、過載等故障，勢必造成負載電源供應中斷或設備損壞。同時設備維修還需要經過一系列煩瑣的程序：系統管理員通知廠家——廠商趕至維護現場——停電維修。一般傳統UPS的維修時間在2小時以上，甚至超過1天以上。

為了解決傳統UPS在維護方面所存在的問題，EA660系列UPS采用了先進的模塊熱插拔技術，充電模塊、系統監控模塊、功率模塊均可在線的熱拔插，無需停電操作。實現了并聯系統的在線維護，同時該操作無需專門的儀器和技術即可進行，一般維修時間在1分鐘內就能解決問題。

EA660系列UPS通過熱插拔技術使單體功率模塊可任意在線投入或退出，攻克了傳統UPS轉旁路維修的技術難題，使維護超常便捷，同時實現了UPS隨意擴展和冗余兩大性能，充分滿足用戶實際需求。

2、超大中英文屏顯示，可以顯示輸入、輸出、電池、整流器、旁路等各項參數，以及整機的工作狀態、歷史記錄、電池管理等功能，方便維護人員的日常維護操作；

3、智能化監控管理

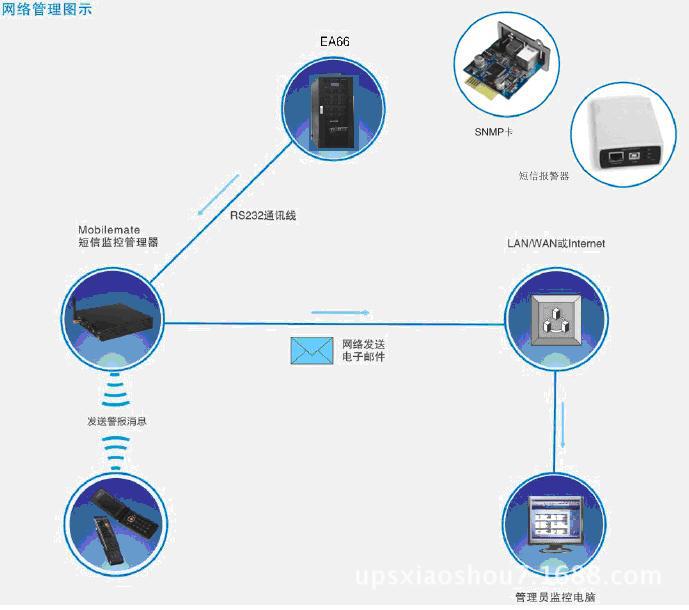

監控模塊標配RS232、USB、RS485、干接點等多種通訊接口監測UPS運行狀態。具有遠程SNMP網絡管理（選配件）等功能，支持TCP/IP協議，實現遠程網絡管理。具有UPS短信報警管理平臺，通過手機GSM網絡即可發短信給管理員告警。支持靈活多樣的組網方案，方便任何時候、任何地方監看和管理UPS。

4.4、EA660系列模塊化UPS的技術參數

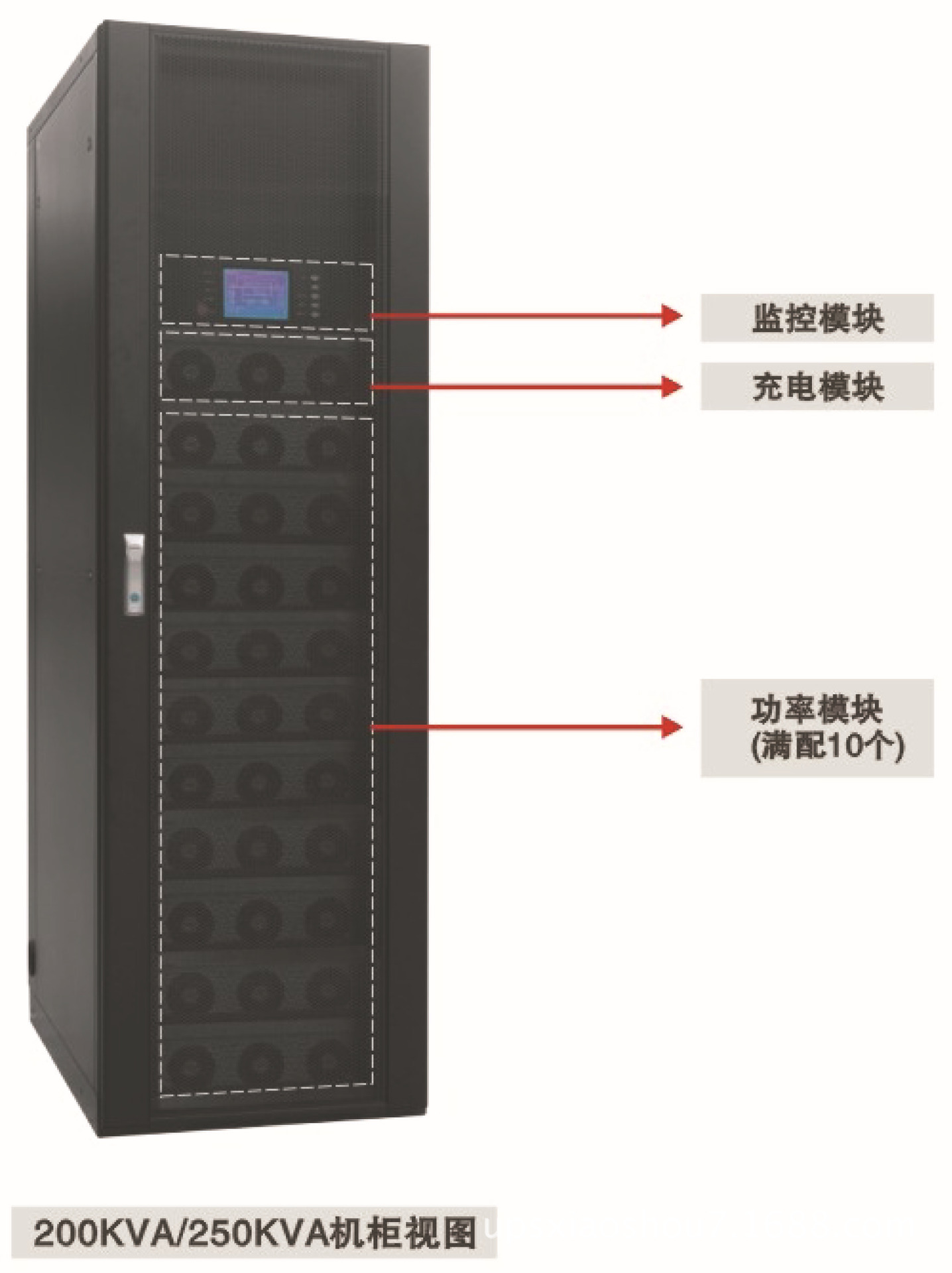

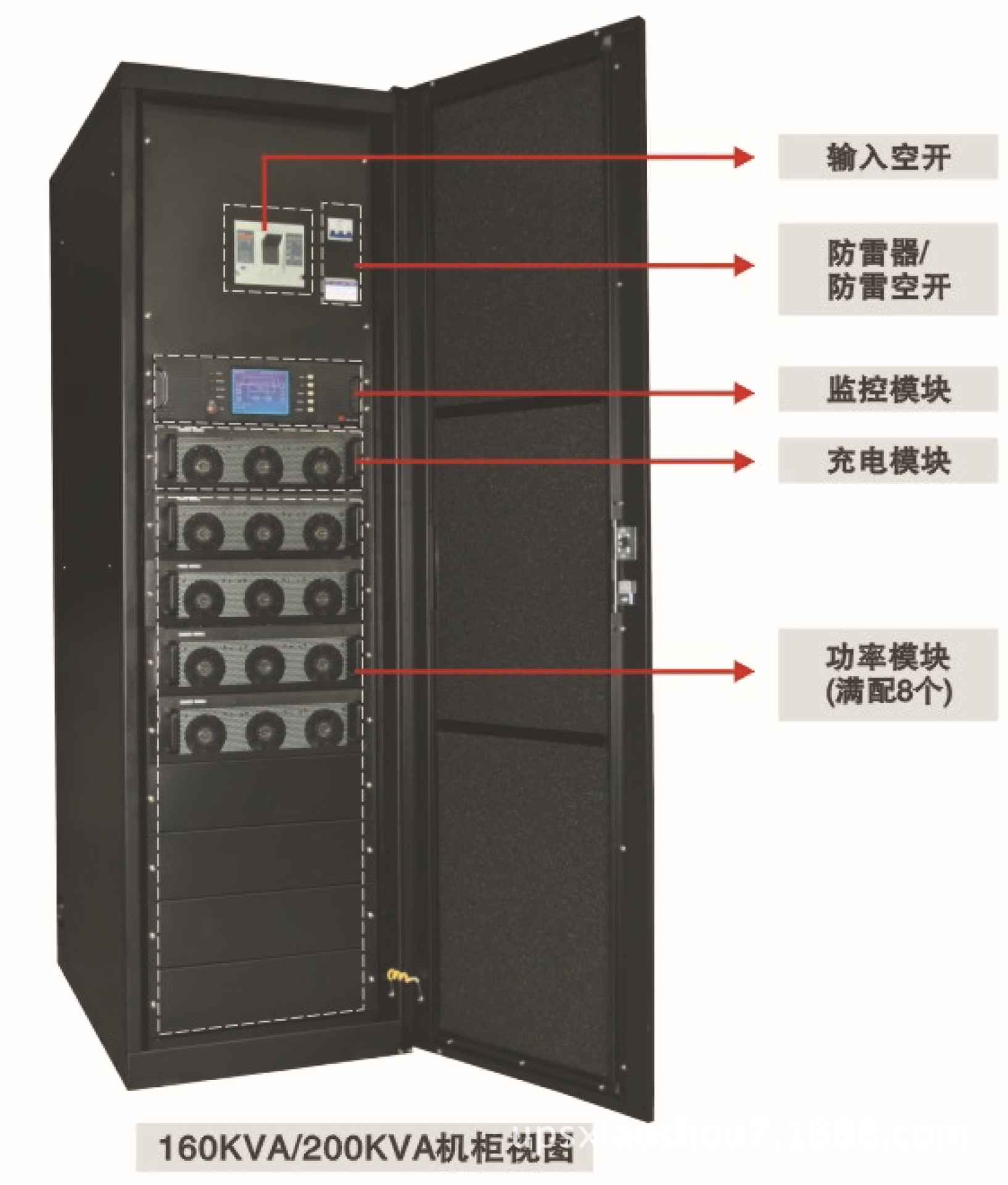

4.6、EA660系列模塊化UPS的外觀結構圖
