離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能最重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。對于離心玻璃棉來講，吸聲性能存在最佳流阻。
在實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。
1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。
2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當(dāng)容重增加到一定程度時，材料變得密實，流阻大于最佳流阻，吸聲系數(shù)反而下降。對于厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（ 500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當(dāng)厚度由5cm繼續(xù)增大時，低頻的吸聲系數(shù)逐漸提高，當(dāng)厚度大于1m以上時，低頻125Hz的吸聲系數(shù)也將接近于1。當(dāng)厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近110kg/m3時吸聲性能達到最大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當(dāng)容重超過300kg/m3時，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。

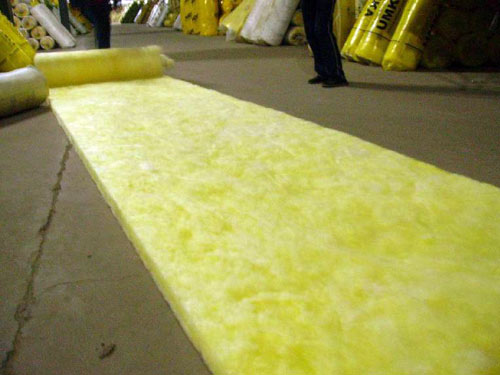

離心玻璃棉氈是為適應(yīng)大面積敷設(shè)需要而制成的卷材，除保持了保溫隔熱的特點外，還具有十分優(yōu)異的減震，吸聲特性，尤其對中低頻和各種震動噪聲均有良好的吸收效果，有利于減少噪聲和污染，改善工作環(huán)境。這種材料在施工中還可根據(jù)需要任意剪裁，主要用于建筑室內(nèi)，消聲系統(tǒng)，交能工具，制冷設(shè)備，家用電器的減震、吸聲、降噪處理，效果十分理想。有鋁箔貼面的玻璃棉氈，還具有較強的抗熱輻射能力，是高溫車間、控制室、機房內(nèi)壁、隔間及平頂極好的內(nèi)襯材料。
